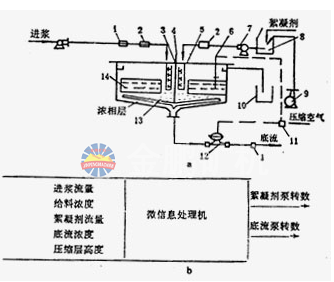

高效浓密机自动控制系统图和原理图
1、浓度计;2、流量计;3、耙子驱动和提升轴;4、混合搅拌器;5、砂浆和絮凝剂混合筒;6、浓相界面传感器;7、可调速絮凝剂泵;8、絮凝剂贮槽;9、溢流液泵;10、溢流液中间槽;11、浓相界面与底流浓度控制联锁流量计;12、底流气动隔膜泵l13、耙子;14倾斜板
(1)絮凝剂加入量。通过给料浓度和给料流量的测定与计算，使矿浆中固体与絮凝剂加入量的比例保持恒定，维持矿浆中有足够数量的絮凝剂。改变絮凝剂泵的转数可以控制絮凝剂的加入量。
(2)底流浓度及压缩层的高度。将底流浓度与底流泵的转速相联锁，通过控制底流泵的转数来控制底流浓度。当底流浓度高时，泵的转数加快，扬出量加大，底流浓度由稠变稀;反之，则减少泵的转数,扬出量相应减少，底流浓度变稠。只有当底流浓度符合要求时,泵的转速才保持不变。压缩区界面高度与底流泵的转数联锁而又与底流流量之间有一定的对应关系,所以底流泵的转数必须同时满足这两个参数的要求。底流泵在上、下限转速之间使底流浓度保持稳定。转速过大容易将浓密机的压缩区内的物料抽空,造成底流浓度下降;转速过慢,则底流浓度增高，排料不畅易造成排矿管堵塞。底流泵的最佳转速应控制压缩区界面、具有最适宜的高度，以便更好地发挥沉积层的作用。
高效浓密机自动控制装置技术性能 | |||
型号 | 控制高效浓密机型号 | 控制底流泵电机功率kw | 沉泥层最大控制高度m |
GJK-33 | GX-3.6 | 3 | 0-2.5 |
GJK-375 | GX-3.6 | 7.5 | 0-2.5 |
GJK-311 | GX-3.6 | 11 | 0-2.5 |
GJK-575 | GX-5.18 | 7.5 | 0-2.5 |
GJK-511 | GX-5.18 | 11 | 0-2.5 |
GJK-5185 | GX-5.18 | 18.5 | 0-2 |
GJK-1245 | GX-12 | 45 | 0-2.5 |
GJK-1255 | GX-12 | 55 | 0-2.5 |
如果您正在寻找相关产品，或者有其他问题，可随时拨打金鹏矿业机械服务热线，或点击下方按钮与我们在线交流!
