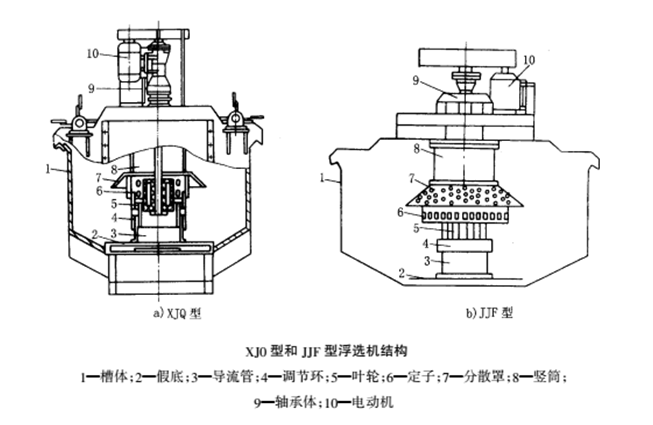

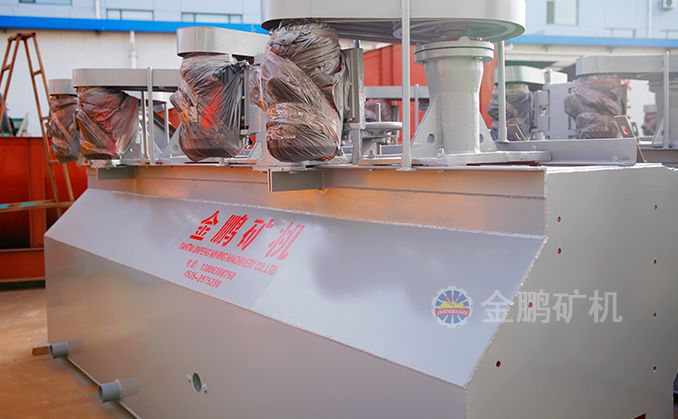

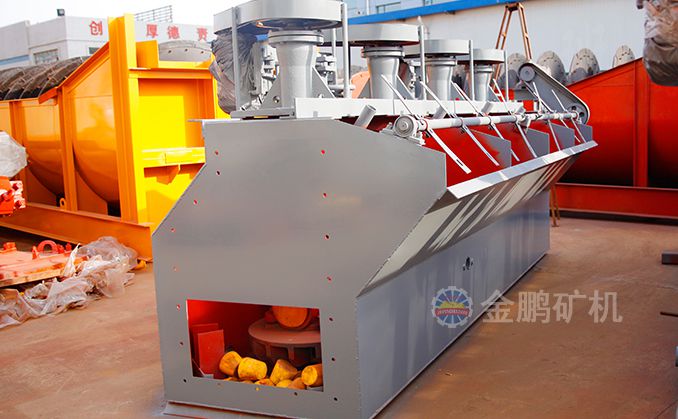

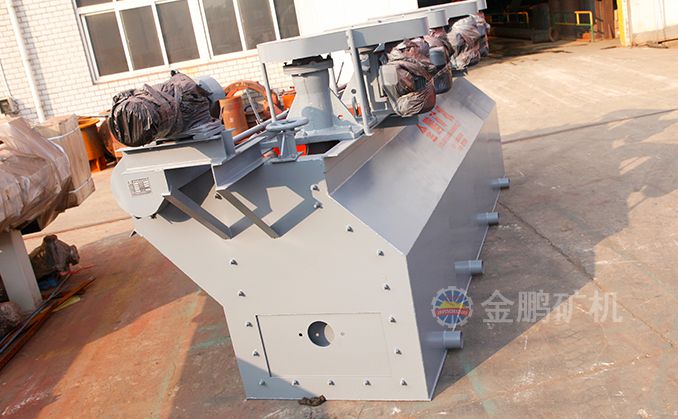

XJQ型浮选机和JJF浮选机的结构于图5-2-13，主要由槽体、叶轮、定子、分散罩、假底、导流管、竖筒、调节环等组成。
在叶轮旋转时，便在竖筒和导流管内产生涡流，此涡流形成负压，将空气从进气管吸入，在叶轮和定子区内与经导流管吸进的矿浆混合。该浆气混合流由叶轮形成切线方向运动，再经定子的作用转换成径向运动，并均匀的分布在浮选槽中。矿化起泡上升至泡沫层，单边或双边刮出即为泡沫产品。
这两种浮选机的结构和工作特点是：
1）叶轮直径小，转速低，安装深度浅，电耗较低；

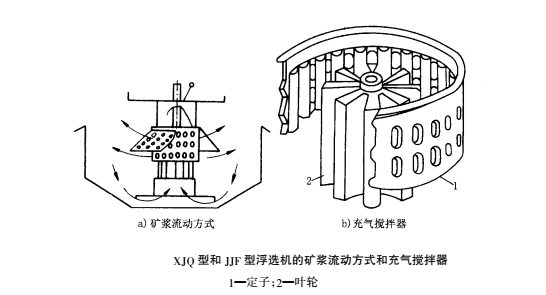

2）叶轮与定子（图5-5-14）之间有较大间隙。矿粒对二者的磨损减小。定子为带有椭圆孔的圆筒，可使空气与矿浆混合和分散，故又称为分散器；
3）定子的高度比叶轮低，叶轮在定子下露出一段，这有利于矿浆搅拌和循环；
4）定子的伞形带孔分散罩用作稳定器，可使叶轮产生的涡流与泡沫层隔开，以便矿浆面保持平稳，并有利于实行自动控制；
5）吸气量较大，并可在0.1~1㎥/㎡·min范围内调整充气量；
6）在槽底上方有一假底，矿浆可在二者之间流过，并通过导流管进行循环，因此可使矿浆以固定的路线进行下部大循环（图5-2-14），亦可使叶轮浸入矿浆的深度减小，并增大充气量，使起泡得以充分弥散；
7）搅拌程度适中，固体颗粒悬浮良好，不沉槽，停车不用放矿。
优势：
选矿回收率高，生产能力大，可处理的粒度范围宽，药剂用量少，维修费用低，性能可靠等。其缺点是不能自吸矿浆，中矿返回时要用泡沫泵。
XJQ型浮选机技术性能 | |||||||
型 号 | 有效容积(m3) | 处理能力(m3/min) | 叶轮直径 (mm) | 叶轮转数 (r.p.m) | 搅拌用电机功率 (kw) | 刮板用电机功率 (kw) | 单槽重量 (kg) |
XJQ-4 | 4 | 2～5 | 400 | 290；315 | 11 | 1.1 | 3100 |
XJQ-8 | 8 | 4.2～10 | 560 | 205；225 | 22 | 5146 | |
XJQ-16 | 16 | 8～20 | 700 | 170；180 | 30 | 1.5 | 9314 |
XJQ-28 | 28 | 14～35 | 760 | 166；185 | 55 | 15940 | |
JJF型自吸空气机械搅拌浮选机技术性能 | |||||||
型号 | 有效容积m3 | 处理能力m3/min | 叶轮直径mm | 叶轮转速r/min | 电机功率kw | 单槽重量kg | |
搅拌用 | 刮板用 | ||||||
JJF-2.8 | 2.8 | 1.5-3.5 | 340 | 400 | 7.5 | 1.5 | 2166 |
JJF-4 | 4 | 2.0-4 | 410 | 305 | 11 | 2303 | |
JJF-5 | 5 | 2.0-6 | 2416 | ||||
JJF-8 | 8 | 4.0-8 | 540 | 233 | 22 | 4700 | |
JJF-10 | 10 | 5.0-10 | 4820 | ||||
JJF-16 | 16 | 5.0-16 | 700 | 180 | 37 | 7600 | |
JJF-20 | 20 | 5.0-20 | 730 | 8500 | |||
