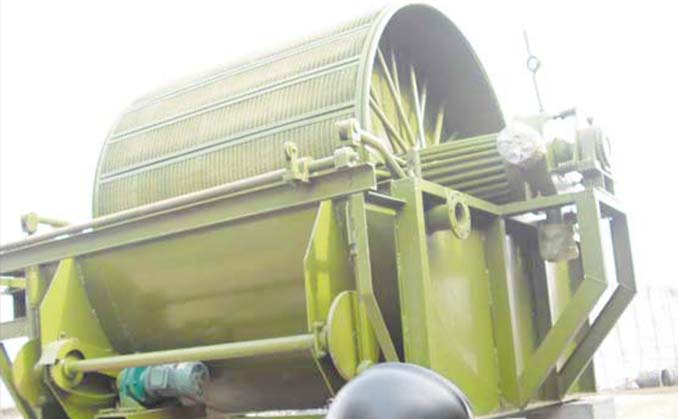

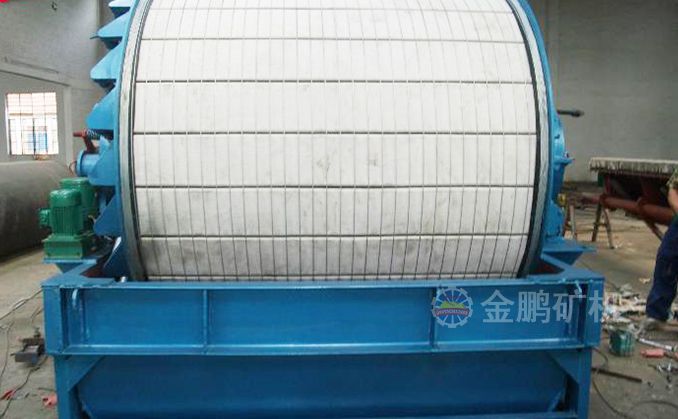

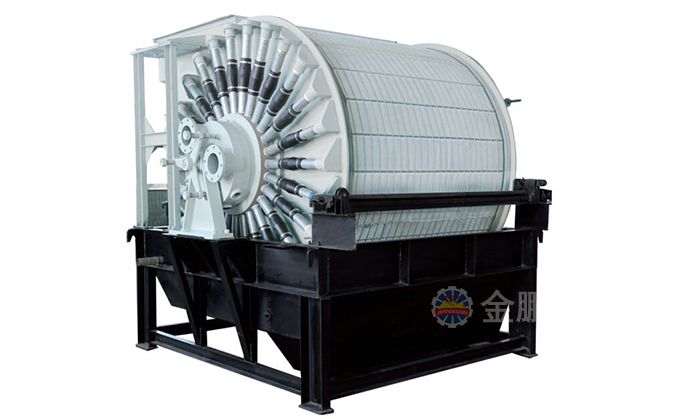

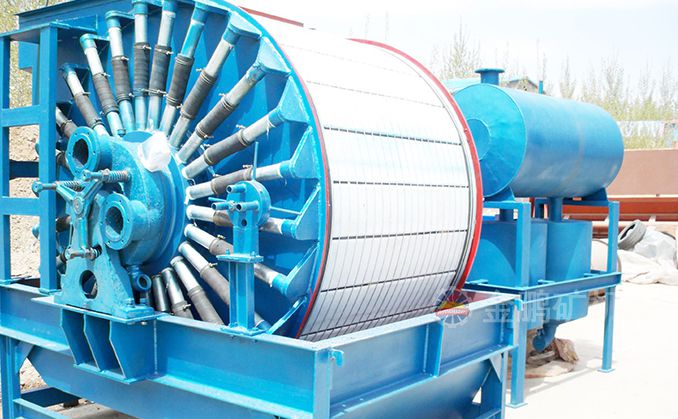

永磁真空过滤机

浮选后的有色金属精矿和非金属精矿以及浮选精煤等进行脱水,也可用于不易沉淀悬浮液的固液分离,可广泛用于选矿、冶金、化工、造纸等部门。

全国24小时客服热线:400-6969-268

产品目录

产品结构



产品工作原理

筒形外滤式真空永磁过滤机主要依靠圆筒内部的由永久磁铁排列成的开路磁系作用形成滤饼,当磁性物料进入盛料箱后,其中的固相磁性物料在磁力和自身重力的作用下呈磁簇状迅速地被吸附在筒体的滤布上(此时可借助适量的压缩空气帮助滤饼中矿物按粒度分层),由于上部给料,使得滤饼中矿物按粒度分层的效果更加明显,故构成滤饼厚而且透气性好。

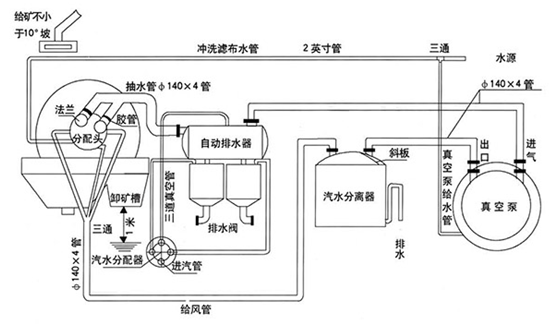

随着圆筒的转动进入脱水区,在真空的作用下,滤饼中的残存水分透过滤布并经过滤室和分配头上的两个真空管路而被抽出,已经脱水的物料在卸料区被压缩空气吹落,滤布进入清洗区。清洗是用鼓风和水交替进行的,压缩空气强制地将水由筒里向外吹,形成较好的清洗过程,防止了滤布孔隙的堵塞,为下次进行物料的脱水工作准备了良好的条件。

永磁真空过滤机-02 .jpg

产品优势

磁滤机的给料槽在上部,由于上部给料,滤饼又在磁场中形成,所以滤饼中精矿按粒度分层现象明显,并呈放射状分布。滤饼不但厚而且透气性好,易于脱水。

产品参数

型号

过滤面积 (m²)

筒体规格 (mm)

筒体转速 (r/min)

筒表磁感应强度

真空计示压力(kpa)

抽气量 (m³/min.m²)

鼓风指示压力 (kpa)

处理能力 (t/h)

电机功率 (KW)

重量 (T)

SGYW-3

3

Φ1600×700

0.5-2

82

60-80

0.5-2

42673

42530

1.5

3.3

SGYW-5

5

Φ2000×900

0.5-2

82

60-80

0.5-2

42673

14-18

1.5

3.9

SGYW-8

8

Φ2000×1400

0.5-2

82

60-80

0.5-2

42673

22-43

1.5

4.8

SGYW-12

12

Φ2000×2000

0.5-2

87

60-80

0.5-2

42673

33-65

2.2

5.4

SGYW-20

20

Φ2550×2650

0.5-2

87

60-80

0.5-2

42673

50-100

4

6.5
