ZG-PE(X)颚式破碎机

颚式破碎机是通过动颚的周期性运动来破碎物料,生产能力高、破碎比大、破碎效率高,通常用于粗碎阶段。

全国24小时客服热线:400-6969-268

产品目录

产品结构

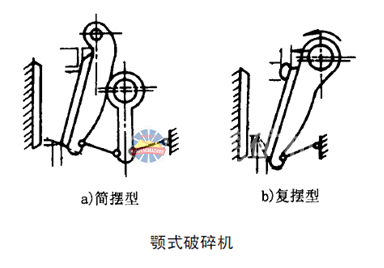

颚式破碎机的结构比较简单,主要由机架、工作机构、传动机构、调节装置、保险装置和润滑系统等部分组成。具有简摆型和复摆型两种。

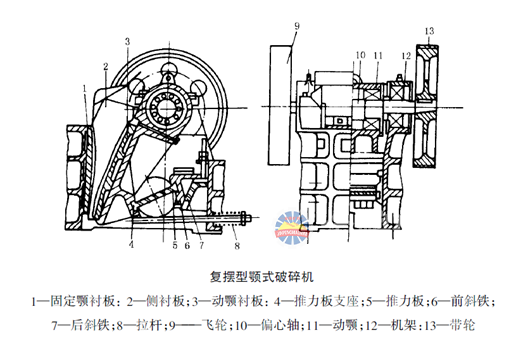

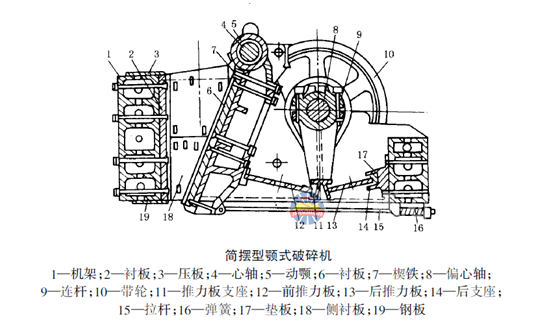

两种形式破碎机的结构:




产品工作原理

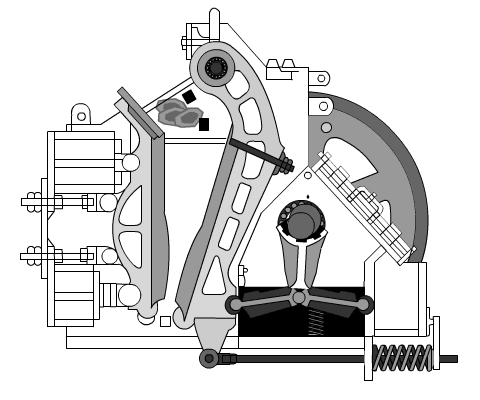

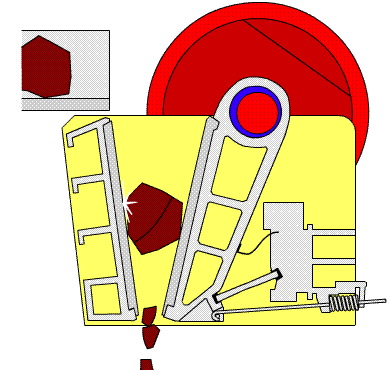

颚式破碎机尽管有多种结构型式,但其工作原理是相同的,即通过动颚的周期性运动来破碎物料。在动鄂绕悬挂心轴向固定颚摆动的过程中,位于两颚板之间的物料便受到压碎、劈裂和弯曲等综合作用。开始时,压力较小,使物料的体积缩小,物料之间互相靠近、挤紧;当压力上升到超过物料所能承受的强度时,即发生破碎。反之,当动颚离开固定颚向相反方向摆动时,物料则靠自重向下运动。动颚的每一个周期性运动就使物料受到一次压碎作用,并向下排送一段距离。经若干个周期后,被破碎的物料便从排料口排出机外。



产品优势

较大型颚式破碎机大皮带轮及配重轮与主轴的连接采用涨紧套形式,更换轴承方便。

产品参数


进料口

尺寸

长×宽

(mm)

排料口调定范围(mm)

最大进料粒度(mm)

生产能力(T/h)

偏心轮转速(r/min)

电动机功率(KW)

外形尺寸

(长×宽×高)

(mm)

机器重量(kg)

PE-100×150

100×150

5-20

80

0.5-2

300

2.2

525×535×605

230

PE-150×250

150×250

10-40

125

2-6

300

5.5

875×745×935

1100

PE-200×350

200×350

10-50

160

6-10

300

11

1080×1060×1088

1600

PE-250×400

250×400

20-60

210

8-16

300

15

1108×1090×1392

1850

PE-250×500

250×500

20-80

210

13-21

300

18.5

1360×1450×1440

3100

PE-400×600

400×600

40-100

350

14-36

275

30

1650×1748×1520

5800

PE-500×750

500×750

50-120

400

30-80

250

45

1900×1876×1821

9000

PE-600×900

600×900

75-200

480

56-192

250

55-75

2280×2245×2320

18700

PEX-150×750

150×750

10-40

120

8-25

320

15

1210×1572×1045

2800

PEX-200×1000

200×1000

15-40

160

12-50

330

22

1860×1385×1200

5200

PEXS-250×750

250×750

20-60

210

10-745

320

22

1520×1728×1380

5000

PEX-250×1000

250×1000

20-50

210

15-50

330

30

1550×1990×1370

6500

PEXS-250×1200

250×1200

20-60

210

20-70

320

45

1530×2285×1625

9000

ZG-PE-250×400

250×400

20-60

 200

8-16

300

15

1430×1316×1296

2800

ZG-PE-250×500

250×500

20-80

210

13-21

285

18.5

1425×1420×1417

3300

ZG-PE-400×600

400×600

40-100

350

14-36

275

30

1700×1732×1656

6500

ZG-PE-600×900

600×900

75-200

460

56-192

250

55

2240×2150×2400

15400

ZG-PEX-150×750

150×750

10-40

120

8-25

320

15

1210×1572×1045

3500

ZG-PEX-250×750

250×750

20-60

210

10-45

320

22



1751×1400×1515

4900

ZG-PEX-250×1000

250×1000

20-50

210

15-50

330

30

1550×1990×1370

6800

ZG-PEX-250×1200

250×1200

20-60

210

20-70

320

45

1670×2190×1430

9000

PE-750×1060

750×1060

80-140

630130-2602501102620×2302×311028000
