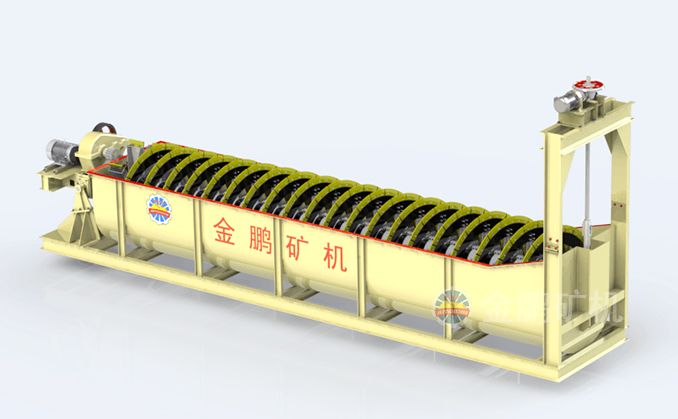

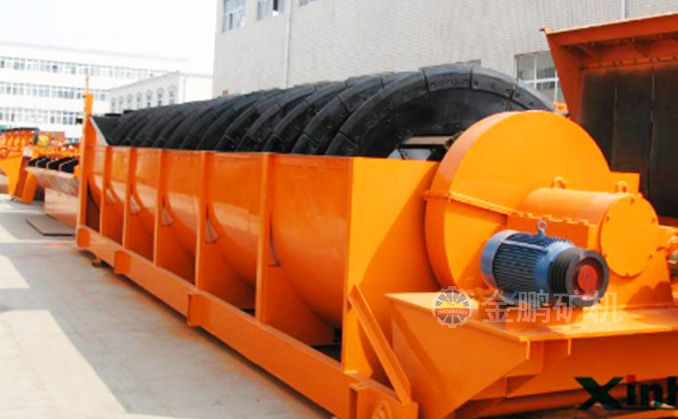

高堰式螺旋分级机

高堰式螺旋分级机除主要作为磨矿的辅助设备进行预先分级和检查分级外,有时也用于对含黏土矿石进行洗矿以及对矿浆进行脱泥、脱水。

全国24小时客服热线:400-6969-268

产品目录

产品结构



产品工作原理

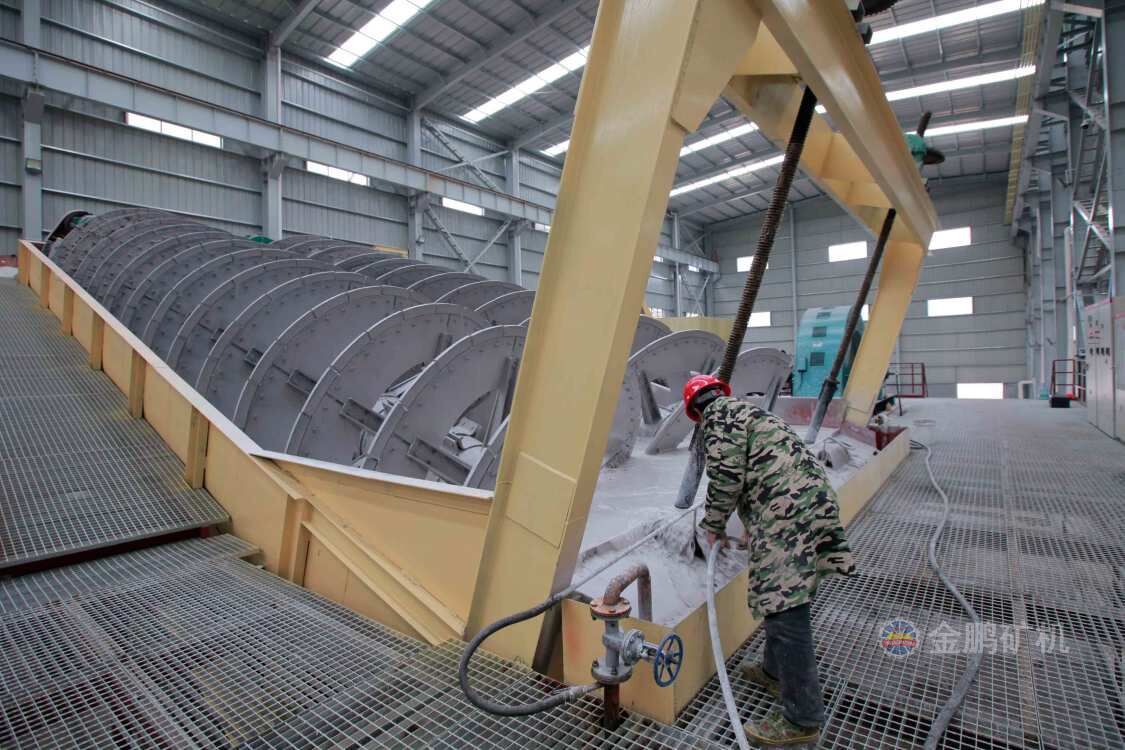

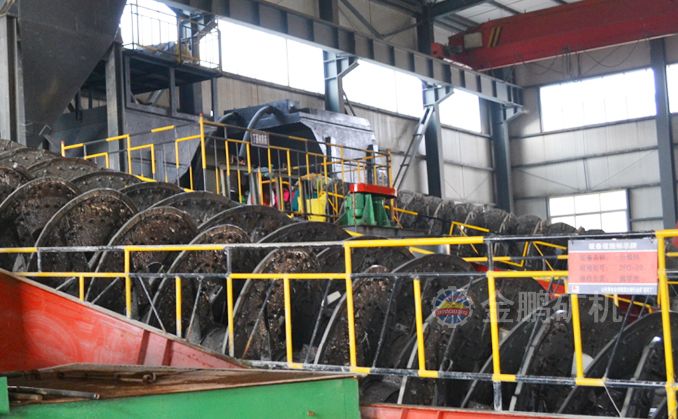

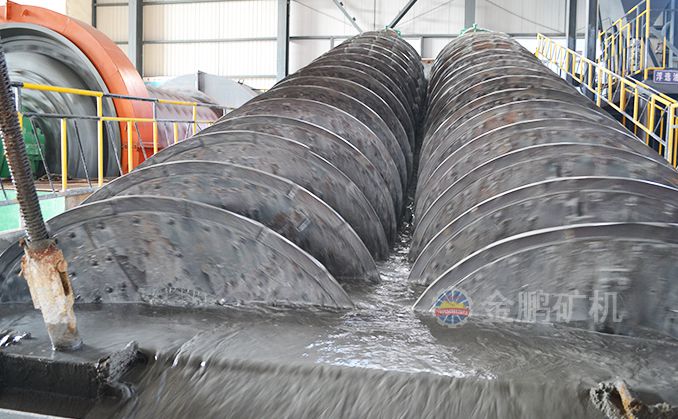

高堰式螺旋分级机采用将磨细后的矿浆从位于沉降区中部的进料口给入水槽,倾斜安装的水槽下面是矿浆分级沉降区,螺旋低速转动,对矿浆起搅拌作用,使细颗粒悬浮到上面,流到溢流堰处溢出。粗颗粒沉到槽底,由螺旋输送到排料口作为返砂排出。溢流堰的位置高于螺旋轴下端的轴承中心,低于溢流端螺旋上缘。

返砂端增加了返砂自动提升装置,藉此可取消球磨机大勺头的配置,球磨机运行更平稳。

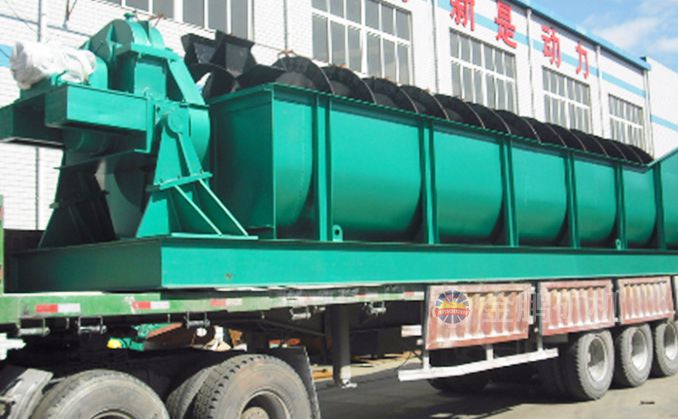

产品优势

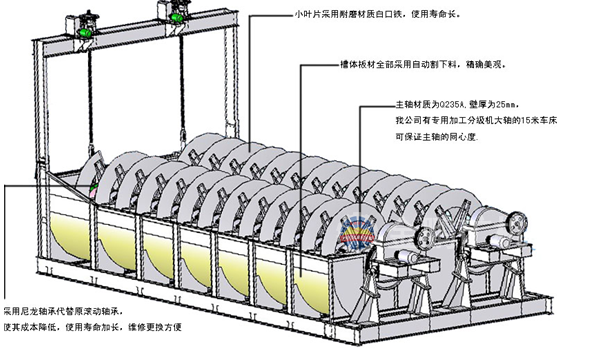

1.设备电机、减速机、轴承采用优质的名牌产品(威海华力/淄博通用/哈轴)。

2.大型分级机大管轴采用厚锰钢板一次卷制,没有环向焊缝,极大提高了管轴的强度。

3.我公司有专用加工分级机大轴的15米卧式车床,可保证大轴一次装夹车成,保证大轴的同轴度。

4.大轴溢流端采用尼龙轴承,不但成本降低,使用寿命加长,而且维修更换方便。

5.叶片采用自动割下料,整齐美观。

6.单螺旋高堰式分级机返砂端增加了一个返砂自动提升装置,返砂自动流进球磨机进料口,球磨机给料器取消大勺头的配置,因而减缓了对大、小齿轮的不均衡冲击,并且每吨矿石一般可节电1-1.5度、避免了大勺头的频繁检修。


产品参数

类型

型号

规格

螺旋直径

mm

螺旋转数

r/min

水槽

生产能力t/24h

传动电动机

提升电动机

长mm

宽mm

倾角(°)

溢流量

返砂量

功率kw

功率kw

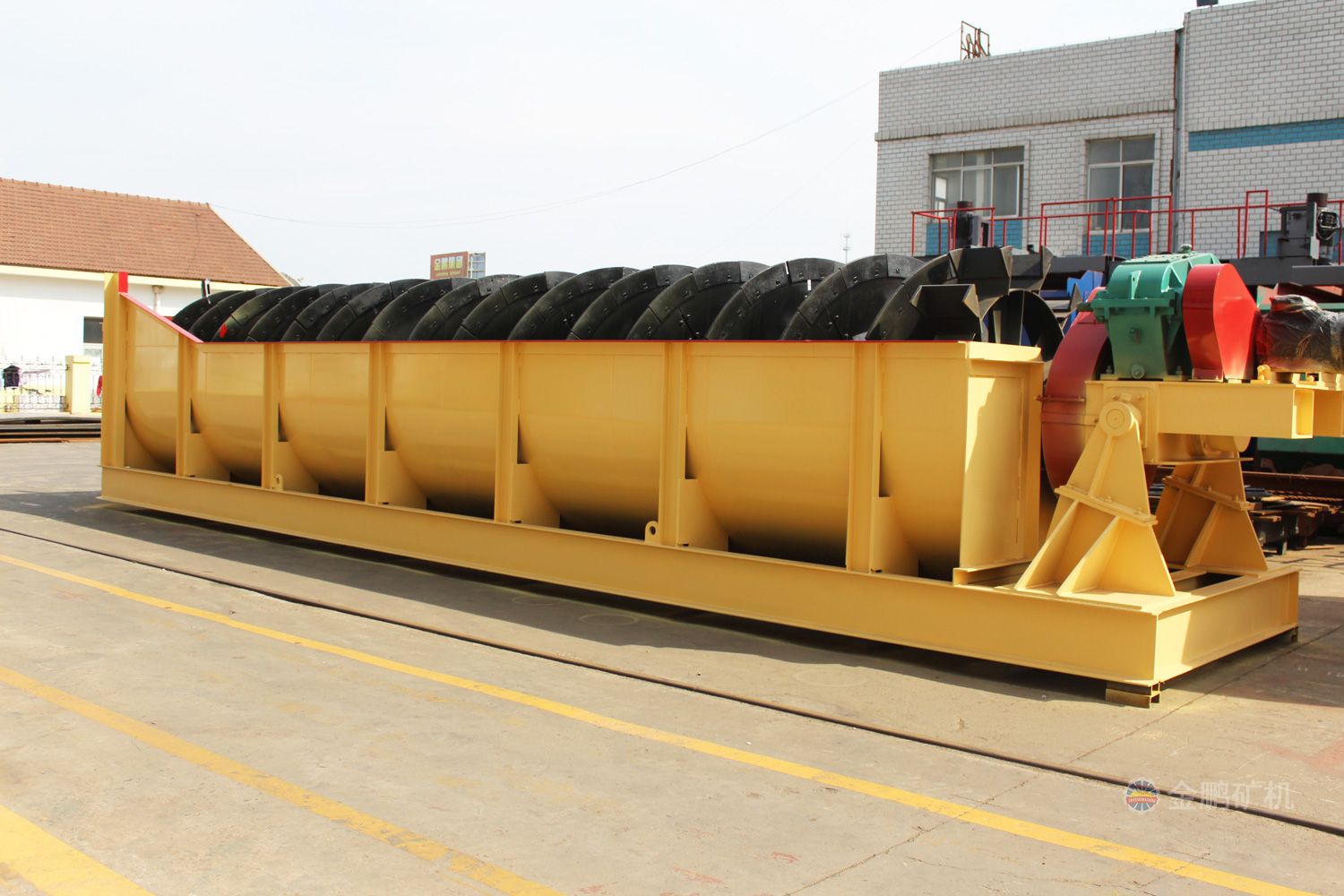

高堰式单螺旋分级机

FG-5

Φ500

500

9.2

3900

560

10.5°-14°

21-75

145-260

3


FG-7

Φ750

750

7.8

5367

830

10.5°-14°

65-154

255-564

3


FG-10

Φ1000

1000

7

6500

1110

10.5°-14°

85

473-1026

5.5


FG-12

Φ1200

1200

5,6,7

6500

1372

10.5°-14°

150

1145-1600

5.5

2.2

FG-15

Φ1500

1500

2.5,4,6

8265

1664

14°-18.5°

235

1140-2740

7.5

2.2

FG-20

Φ2000

2000

5.4

8400

2396

14.5°-18.5°

400

5940

15

2.2

FG-24

Φ2400

2400

3.6,5.4,6.3

9160

2600

14°-18.5°

580

6800

11/15

2.2

FG-30

Φ3000

3000

3.17

12500

3200

14°-18.5°

890

11650

22

4

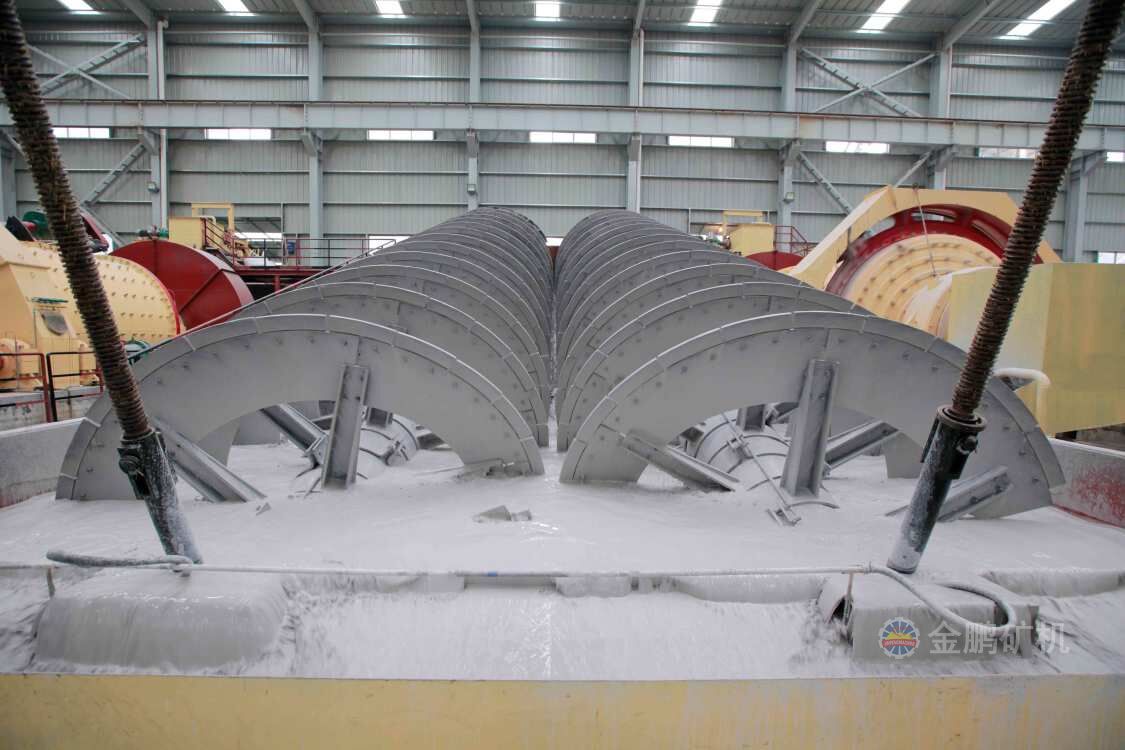

高堰式双螺旋分级机

2FG-12

Φ1200

1200

5,6,7

6500

2620

14°-10.5°

300

2290-3200

5.5X2

2.2X2

2FG-15

Φ1500

1500

2.5,4,6

8265

3200

14°-18.5°

460

2240-5360

7.5X2

2.2X2

2FG-20

Φ2000

2000

5.4

8400

4296

14.5°-18.5°

800

11880

15X2

2.2X2

2FG-24

Φ2400

2400

3.6,5.4,6.3

9160

5040

14°-18.5°

1160

13600

11X2/15X2

2.2X2

2FG-30

Φ3000

3000

3.17

12500

6300

14°-18.5°

1785

23300

22X2

4X2
