外滤式筒形真空过滤机主要由筒体、传动机构、分配头、主轴承、搅拌器、矿浆槽、刮板和绕线机构等构成。

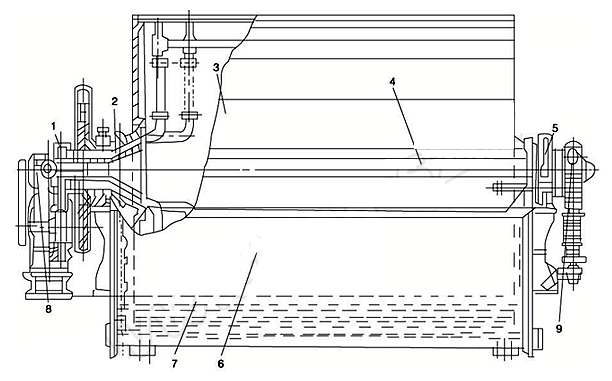

1.左、右分配头；2. 喉管；3. 筒体；4. 刮板；5. 主轴承；6. 矿浆槽；7. 搅拌器；8. 传动机构
筒体是过滤机的主体，大型过滤机的筒体用钢板焊接制成，小规格的采用铸造筒体，一些老式的过滤机筒体用厚木板做成。筒体的外表面用隔条沿圆周方向分成一定数量的轴向贯通的过滤室，室与室之间严格地密封，互不通气。过滤室里铺设过滤板，一方面形成通道以便流通滤液；另一方面起着支撑过滤布的作用。

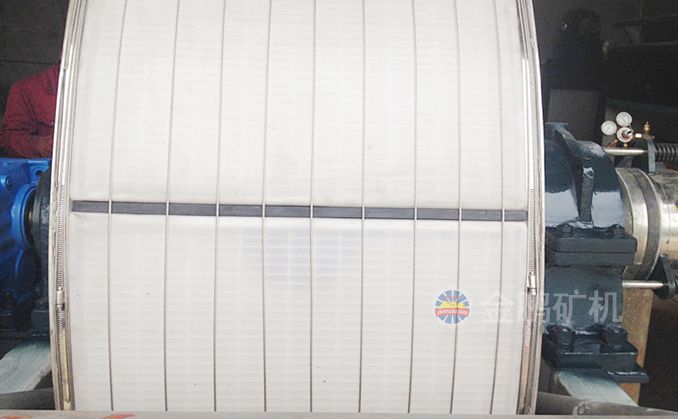

整个筒体外面裹着滤布，为了保证每室之间的密封，滤布用胶条、麻绳或棕绳嵌在隔条的绳槽内。然后再用绕线机构在筒体外面沿轴向以50-80mm的间距缠绕很多道钢丝，把滤布固定在筒体上。
在筒体的一端有一个喉管，它有与过滤室数量相同的孔道，每个孔道都经过管子分别和对应的一个过滤室接通。传动机构驱动筒体回转，并且可以变换几种速度。

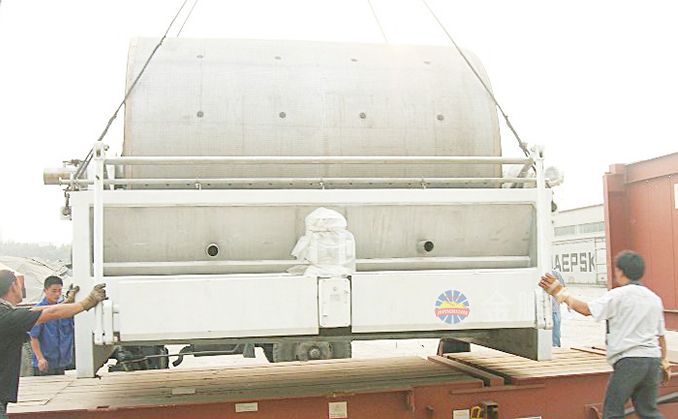

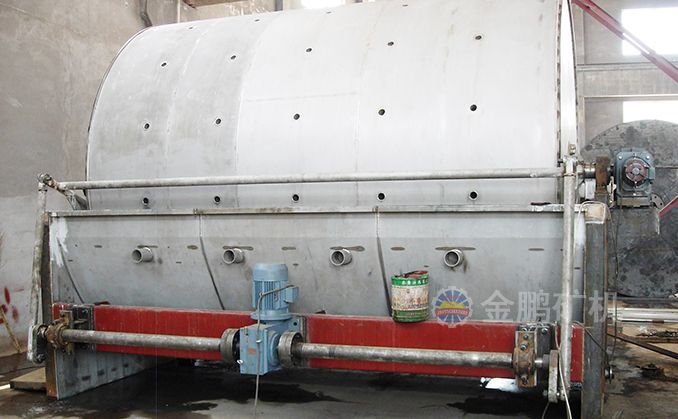

GW型圆筒外滤式过滤机，是普通型过滤机，通过调整电机转数实现无级变速，具有结构简单、价格低、使用方便、维护量小、易损件少等优点。
型号 | 过滤面积(m2) | 筒体规格(mm) | 筒体转速(r.p.m) | 真空计示压力 KPa | 抽气量(m3/min.m2) | 处理能力(t/h) | 电机型号 | 电机筒体功率(kw) | 电机搅拌器型号 | 电机搅拌器功率(kw) | 重量(kg) |
GW-3 | 3 | φ1068×910 | 0.156-1.56 | 60-80 | 0.5-2 | 0.8-1.5 | YCT132-4B | 1.5 | XWD0.75-4-59 | 0.75 | 2635 |
GW-5 | 5 | φ1600×1060 | 0.156-1.56 | 60-80 | 0.5-2 | 1.6-2.4 | YCT132-4B | 1.5 | XWD0.75-4-59 | 0.75 | 3760 |
GW-8 | 8 | φ2000×1400 | 0.1-0.6 | 60-80 | 0.5-2 | 2.8-3.6 | YCT160L-4A | 2.2 | Y112M-6 | 2.2 | 5455 |
GW-10 | 10 | φ2000×1800 | 0.1-0.6 | 60-80 | 0.5-2 | 3.0-4.0 | YCT160L-4A | 2.2 | Y112M-6 | 2.2 | 6017 |
GW-12 | 12 | φ2000×2000 | 0.1-0.6 | 60-80 | 0.5-2 | 42434 | Y112M-6 | 2.2 | Y100L-6 | 1.5 | 6365 |
GW-20 | 20 | φ2500×2650 | 0.14-0.54 | 60-80 | 0.5-2 | 3-8.0 | YCT160-4B | 3 | XWD3-4-17 | 3 | 10600 |
GW-30 | 30 | φ3350×3000 | 0.1-0.6 | 60-80 | 0.5-2 | 4.5-12 | YD160M-8 | 2.2 | XWD3-4-17 | 2.2 | 17200 |
GW40 | 40 | φ3350×4000 | 0.1-0.6 | 60-80 | 0.5-2 | 6.0-16 | YD160M-6 | 3.7 | XWD4-4-17 | 3.7 | 19500 |
GW-50 | 50 | φ3350×5000 | 0.1-0.6 | 60-80 | 0.5-2 | 7.5-20 | YD160M-4 | 5 | XWD5.5-7-59 | 5.5 | 21500 |
备注：鼓风指示压力为10-30(Kpa)，鼓风量为0.2-0.4（m3/min.m2)

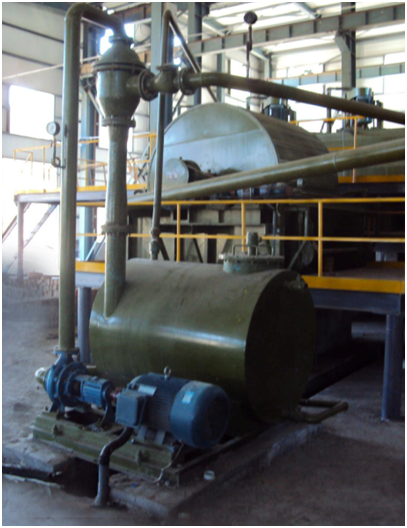

内蒙兴达500t/d金矿
