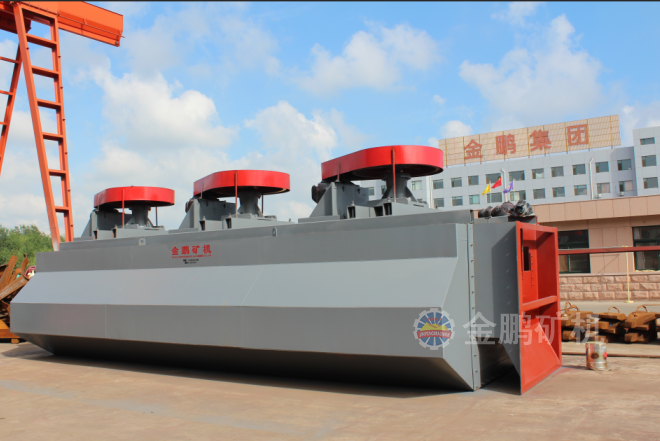

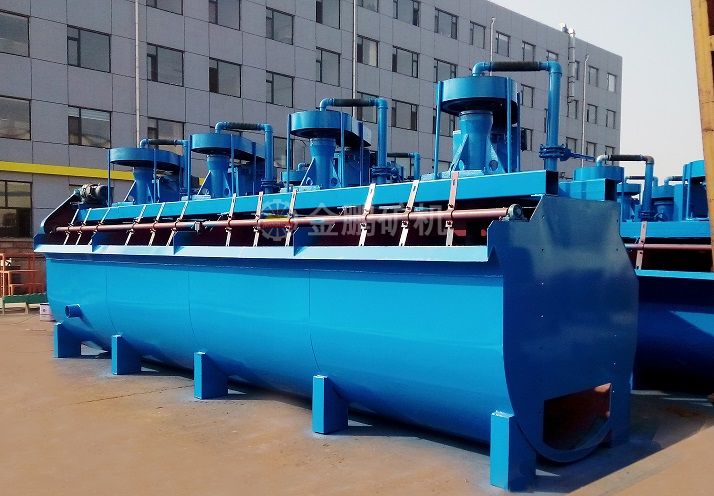

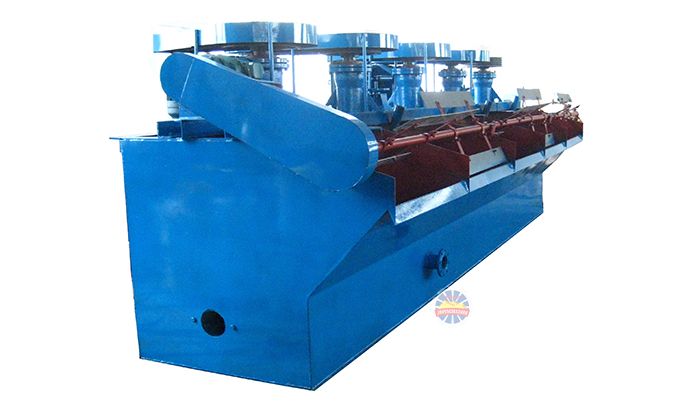

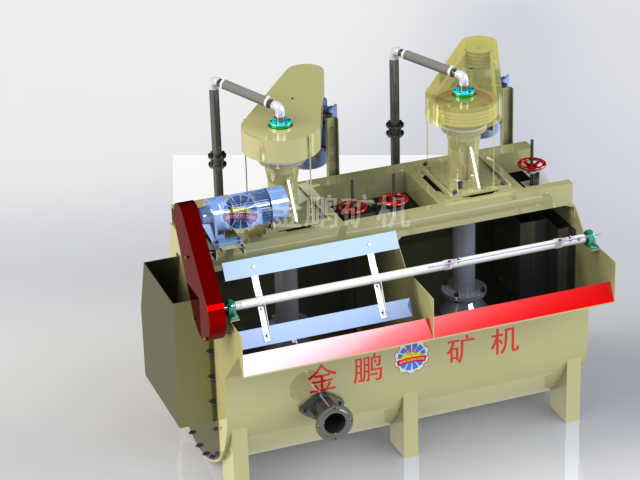

XCF型浮选机工作时，随着叶轮的旋转，槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间，同时，由鼓风机给入的低压空气经空心轴和叶轮腔的空气分配器，也进入其中。矿浆与空气在叶片之间充分混合后，从叶轮上半部周边向斜上方推出，由定子稳流和定向后进入整个槽中。气泡上升到泡沫稳定区，经过富集过程，泡沫从溢流堰自流溢出，进入泡沫槽。还有一部分矿浆向叶轮下部流去，再经叶轮搅拌，重新混合形成矿化气泡，剩余的矿浆流向下一槽，直到最终成为尾矿。

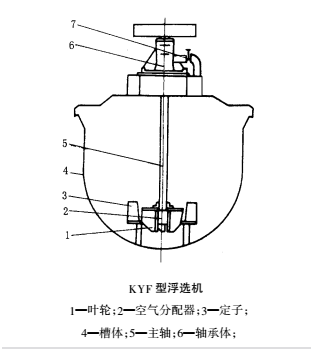

XCF型与KYF型浮选机均属充气型浮选机，叶轮直径小，圆周速度低，可降低功率30-50%;槽内设有一个空气分配器，因而空气分散均匀;叶轮起离心泵作用，可使固体颗粒充分悬浮;采用U型槽结构，可使尾砂沉淀积最少;叶轮结构及叶片间隙流倒设计合理，叶轮磨损较均匀，叶轮、定子使用寿命长。

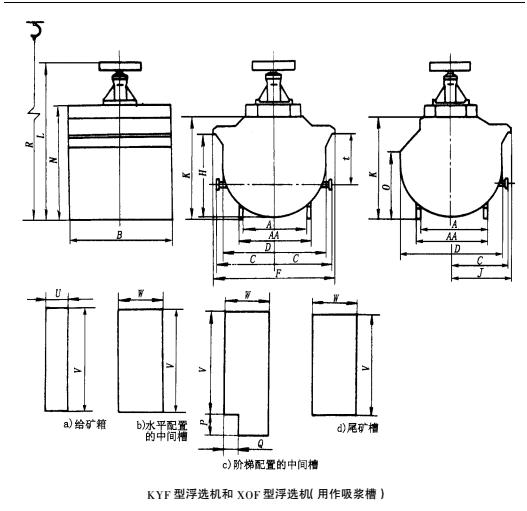

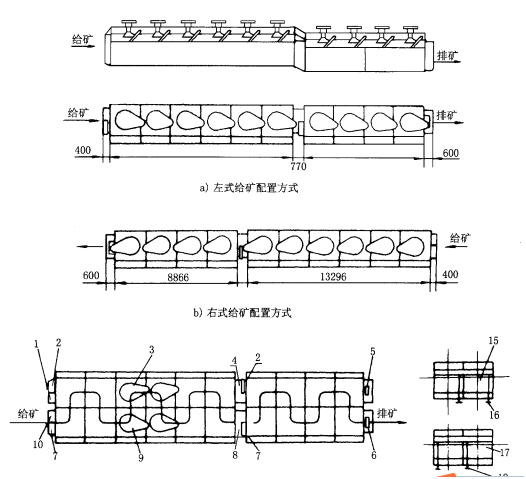

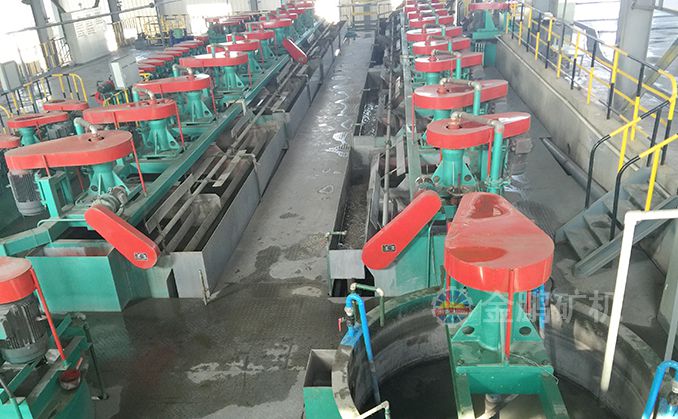

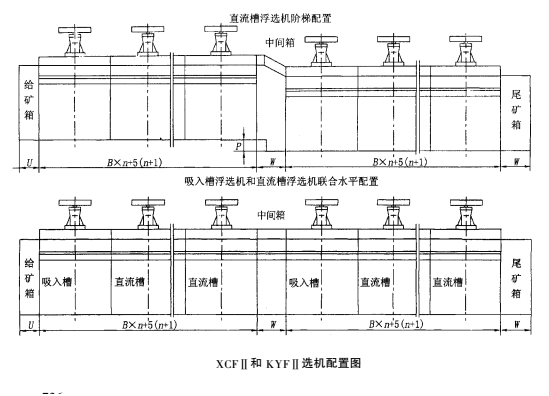

KYF型无自吸矿浆能力，功率较低;而XCF型具有自吸矿浆能力，可水平配置，不需要泡沫泵，不同的是在叶轮上方特别设定有一个定子，以形成一个特别的负压区，但功耗较KYF略高一些，因而一般都将XCF型和KYF型配置成机组，XCF型为吸入槽，KYF型为直流槽，联合机组可水平配置，不需泡沫泵。
XCFⅡ/KYFⅡ浮选机联合机组采用“U"型槽体，空心轴充气和悬挂定子，尤其是采用了一种新式叶轮。这是一种叶片后倾一个角度的锥型叶轮，类似于高比转速的离心泵轮，扬送矿浆量大、压头小、功耗低且结构简单，同时空气分散好、叶轮起离心泵作用，使固体在槽内保持悬浮状态，操作管理方便。
| XCF型充气机械搅拌浮选机技术性能 | |||||||||
| 型号 | 有效容积m3 | 处理能力m3/min | 叶轮直径mm | 叶轮转数r/min | 鼓风机风压kpa | 最大充气量m3/m2·min | 电机功率kw | 单槽重量kg | |
| 搅拌用 | 刮板用 | ||||||||
| XCF-1 | 1 | 0.2-1 | 400 | 358 | ≥12.6 | 2 | 5.5 | 1.1 | 1154 |
| XCF-2 | 2 | 0.4-2 | 470 | 331 | ≥14.7 | 7.5 | 1659 | ||
| XCF-3 | 3 | 0.6-3 | 540 | 266 | ≥19.8 | 11 | 1.5 | 2259 | |
| XCF-4 | 4 | 1.2-4 | 620 | 215 | ≥19.8 | 15 | 2669 | ||
| XCF-8 | 8 | 3.0-8 | 720 | 185 | ≥21.6 | 22 | 3968 | ||
| XCF-16 | 16 | 4--16 | 860 | 160 | ≥25.5 | 37 | 6520 | ||
| XCF-20 | 20 | 5-10 | 910 | 155 | ≥25 | 45 | 9200 | ||
| XCF-24 | 24 | 4-24 | 950 | 153 | ≥30.4 | 55 | 9660 | ||
| XCF-30 | 30 | 7-15 | 1000 | 141 | ≥31 | 55 | 14810 | ||
| XCF-38 | 38 | 10-38 | 1050 | 136 | ≥34.3 | 55 | 17000 | ||
| XCF-40 | 40 | 10-38 | 1050 | 138 | ≥34.3 | 75 | 17500 | ||
| XCF-50 | 50 | 10-25 | 1120 | 110 | ≥33 | 90 | 22000 | ||
| XCF-70 | 70 | 13-50 | 1200 | 103 | ≥35 | 90 | 26200 | ||
| KYF型充气机械搅拌浮选机技术性能 | |||||||||
| 型号 | 有效容积m3 | 处理能力m3/min | 叶轮直径mm | 叶轮转数r/min | 鼓风机风压kpa | 最大充气量m3/m2·min | 电机功率kw | 单槽重量kg | |
| 搅拌用 | 刮板用 | ||||||||
| KYF-1 | 1 | 0.2-1 | 340 | 281 | ≥12.6 | 2 | 4 | 1.1 | 826 |
| KYF-2 | 2 | 0.4-2 | 410 | 247 | ≥14.7 | 5.5 | 1419 | ||
| KYF-3 | 3 | 0.6-3 | 480 | 219 | ≥19.8 | 7.5 | 1.5 | 1885 | |
| KYF-4 | 4 | 1.2-4 | 550 | 200 | ≥19.8 | 11 | 2206 | ||
| KYF-8 | 8 | 3.0-8 | 630 | 175 | ≥21.6 | 15 | 3600 | ||
| KYF-16 | 16 | 4.0-16 | 740 | 160 | ≥25.5 | 30 | 5900 | ||
| KYF-20 | 20 | 5-20 | 780 | 155 | ≥25 | 37 | 8240 | ||
| KYF-24 | 24 | 4-24 | 800 | 150 | ≥30.4 | 37 | 8540 | ||
| KYF-30 | 30 | 7-30 | 900 | 141 | ≥31 | 45 | 13820 | ||
| KYF-38 | 38 | 10-38 | 880 | 139 | ≥34.3 | 45 | 16500 | ||
| KYF-40 | 40 | 10-38 | 950 | 138 | ≥34.3 | 55 | 17000 | ||
| KYF-50 | 50 | 10-40 | 1030 | 120 | ≥33 | 75 | 22000 | ||
| KYF-70 | 70 | 13-50 | 1120 | 110 | ≥35 | 90 | 26200 | ||
