XJB棒型浮选机

棒型浮选机的主要特点是用斜棒轮、凸台和弧型稳流板构成充气搅拌器组。由于这种搅拌器能防止槽底沉沙,死角很小,故浮选槽的容积能得到充分利用,显著地提高了容积利用率。

全国24小时客服热线:400-6969-268

产品目录

产品结构

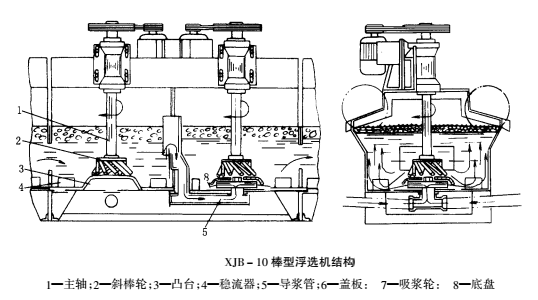

XJB棒型浮选机的搅拌充气器由12根倾斜圆棒组成,故称为棒型浮选机。该机结构展示图如5-2-31.


XJB棒型浮选机有直流槽和吸入槽两种。在直流槽内装有中空轴(主轴)、棒型轮、凸台和弧形稳流板等主要部件。直流槽不能从底部吸入矿浆。只起浮选作用,又称浮选槽。吸入槽是在棒型轮的下部装有一个吸浆轮,能像离心泵一样从底部吸入矿浆。在粗选、精选和扫选等各作业的进浆点,都要装吸入槽。


产品工作原理

在浮选机中,经加入药剂处理后的矿浆,通过搅拌充气,使其中某些矿粒选择性地固着于气泡之上;浮至矿浆表面被刮出形成泡沫产品,其余部分则保留在矿浆中,以达到分离矿物的目的。

产品优势

棒型浮选机的主要特点是用斜棒轮、凸台和弧型稳流板构成充气搅拌器组。由于这种搅拌器能防止槽底沉沙,死角很小,故浮选槽的容积能得到充分利用,显著地提高了容积利用率。由于充气矿浆呈W形运动轨迹,所以棒轮在槽中的安装深度可以减小,这样既可在长时间停车后易于启动,也有利于提高充气量,减少电耗,提高浮选机的技术性能。

另外,该浮选机还具有结构简单、操作维护方便、以及气泡分散度高、浆气接触机会多、混合均匀、浮选速度快等优点。

产品参数

XJB型浮选机技术性能

型 号

槽类型

有效容积

处理能力

叶轮直径

叶轮转数

搅拌用电机

刮板用电机

4槽重量

(m3)

(m3/min)

(mm)

(r.p.m)

功率(kw)

功率(kw)

(kg)

XJB-1

吸入槽

1

1.5-1.7

400

440

5.5

1.5

5344

XJB-1

直流槽

410

410

4

0.8

XJB-1D

吸入槽

400

440

5.5

1.5

5479

XJB-1D

直流槽

410

410

4

0.8

XJB-2

吸入槽

2

1.5-4

450

360

15

1.1

9071

XJB-2

直流槽

540

11

XJB-2D

吸入槽

450

15

9320

XJB-2D

直流槽

540

11

XJB-4

吸入槽

4

2.0-4

700

280

18.5

16325

XJB-4

直流槽

510
