首页 > 产品中心 > 浮选设备 > SF/BF浮选机

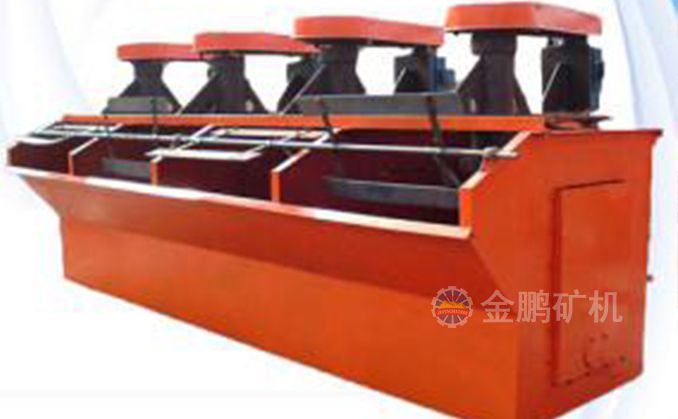

SF型自吸空气机械搅拌浮选机

该浮选机的主要特点表现在叶轮上。叶轮带有后倾式双面叶片,可实现槽内矿浆双循环。叶轮旋转时,上下叶轮腔内的矿浆在上下叶片(即主、辅叶片)的作用下产生离心力而被甩向四周,使上下叶轮腔内形成负压区。

全国24小时客服热线:400-6969-268

产品目录

产品结构

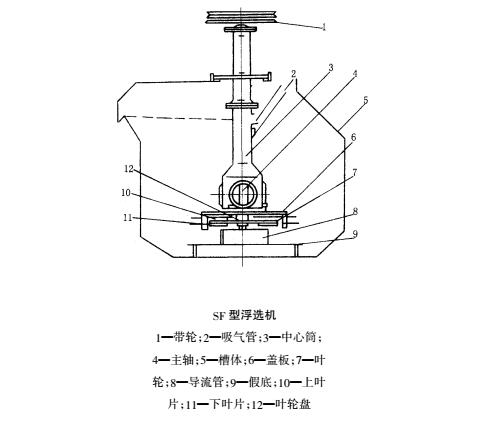

SF型浮选机结构示于图5-2-21,主要由槽体、装有叶轮的主轴部件、电动机、刮板及其传动装置组成,容积大于10立方米的设有导流管和假底。



产品工作原理

SF型浮选机在工作时,电动机通过三角带驱动主轴,使其下部的叶轮旋转。此浮选机的主要特点即表现在叶轮上。叶轮带有后倾式双面叶片,可实现槽内矿浆双循环。

叶轮旋转时,上下叶轮腔内的矿浆在上下叶片(即主、辅叶片)的作用下产生离心力而被甩向四周,使上下叶轮腔内形成负压区。同时,盖板上部的矿浆经盖板上的循环孔被吸入到上叶轮腔内,形成矿浆上循环。而下叶轮腔内被甩出的矿浆比上叶片甩出的三相混合物比重大,因而离心力增大,运动速度衰减较慢,且对上叶片甩出的三相混合物产生了附加的推动力,使其离心力增大,从而提高了上叶轮腔内的真空度,起到了辅助吸气作用。下叶片向四周甩出矿浆时,其下部矿浆向中心补充,这样就形成了矿浆的下循环。而空气经吸气管、中心筒被吸入到上叶轮腔,与被吸入的矿浆相混合,形成大量细小气泡,通过盖板稳流后,均匀的弥散在槽内,形成矿化气泡。矿化气泡上浮至泡沫层,由刮板刮出即为泡沫产品。

产品优势

SF型浮选机的特点:

1)吸气量大,能耗小;

2)有自吸空气、自吸矿浆能力,水平配置、不需要泡沫泵;

3)叶轮圆周围速度低,易磨损件使用寿命长,叶轮与盖板之间的间隙较大,叶轮与盖板因磨损而增大间隙对吸气量影响较小;

4)槽内矿浆按固定的流动方式进行上、下双循环,有利于粗粒矿物的悬浮。

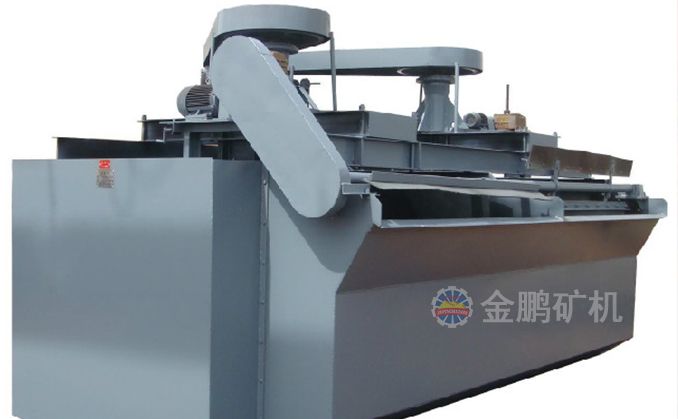

BF型浮选机是SF型浮选机的改进型,其主要特点是:

1)叶轮由闭式双截锥体组成,可产生强的矿浆下循环;

2)吸气量大,功耗低;

3)每槽兼有吸气、吸浆、和浮选三重功能,自成浮选回路,不需任何辅助设备,水平配置,便于流程的变更;

4)矿浆循环合理,能最大限度地减少粗砂沉淀;

5)设有矿浆液面自控和电控装置,调节方便。

产品参数

SF型自吸空气机械搅拌浮选机技术性能
型号有效容积m3处理能力
    m3/min
叶轮直径
    mm
叶轮转数
    r/min
电动机功率kw
2槽重量kg
搅拌用刮板用
SF-0.370.370.2-0.4300352-4421.50.55940
SF-0.70.70.3-1.035033631.11940
SF-1.21.20.6-1.24503125.51.12800
SF-2.82.81.5-3.5550280111.54240
SF-442--4650235151.55200
SF-663--6760191302.26000
SF-884--8760191301.58584
SF-16165.0-16850169-193451.514830
SF-20205.0-2073018630X21.519646
BF型浮选机技术性能
型号有效容积
    (m3)
长×宽×高
    (mm)
叶轮直径
    (mm)
叶轮圆周速度
    (m/s)
空气吸入量
    (m3/m2.min)
电动机处理能力
    (m3/min)
单槽重量
    (kg)
型号功率(kw)
BF-0.150.15550×550×60020060.9-1.05Y112M-62.20.06-0.16270
BF-0.250.25650×600×700250Y100L-61.50.12-0.28370
BF-0.370.37740×740×7502867.2Y90L-40.2-0.4470
BF-0.650.65850×950×9003007.350.9-1.10Y132S-630.3-0.7932
BF-1.21.21050×1150×11004507.02Y132M2-6 Y132M1-65.5/40.6-1.21370
BF-2.021400×1450×11205007.5Y160M-67.51.0-2.01750
BF-2.82.81650×1650×11505508.06Y180L-8111.4-3.02130
BF-4.041900×2000×12006508Y200L-8152.4-4.02585
BF-6.062200×2350×13007007.5Y225S-818.53.0-6.03300
BF-8.082250×2850×1400760Y225M-8224.0-8.04130
BF-10102250×2850×17007.525.0-104500
BF-16162850×3800×17008508.7Y280S-8 Y280M-837/458.0-168320
BF-20202850×3800×200010.0-208670
BF-24243150×4150×2000920Y280M-84512.0-248970
