球磨机主要由给料部、进料部、主轴承部、筒体部、传动部、出料部与主电机等部分组成。

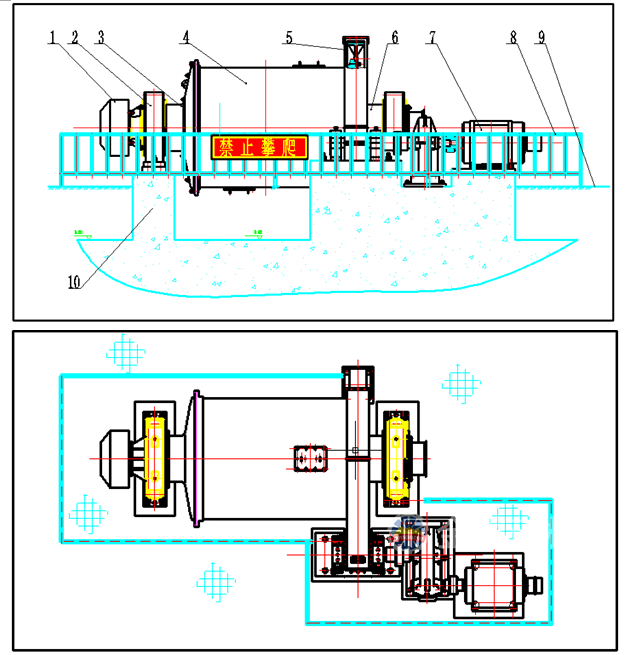

1.给料部 2.轴承部 3.进料部 4.筒体部 5.齿轮罩部 6.出料部 7.传动部 8.活动护栏（客户自制）9.操作平台（客户自制）10.基础 11.齿轮喷雾润滑装置（协议）12慢传系统（协议）

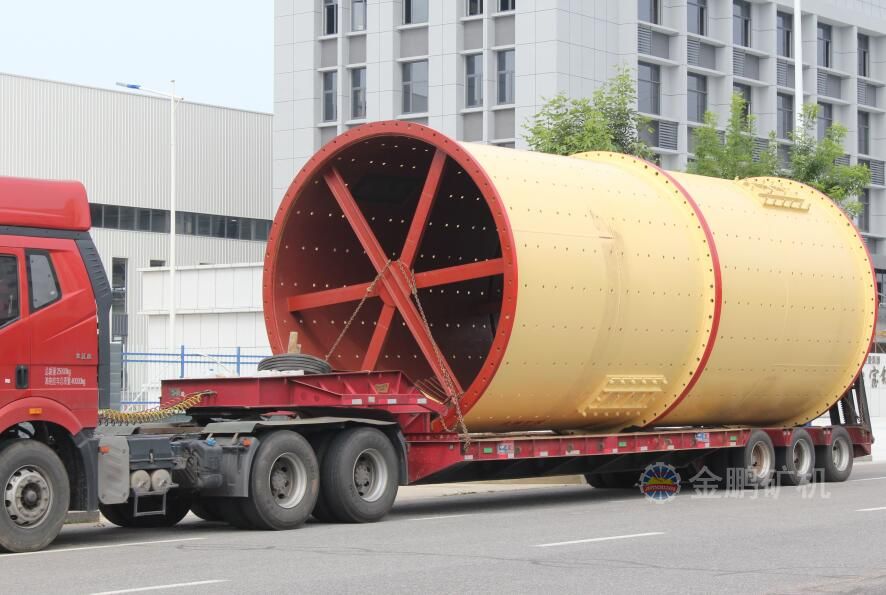

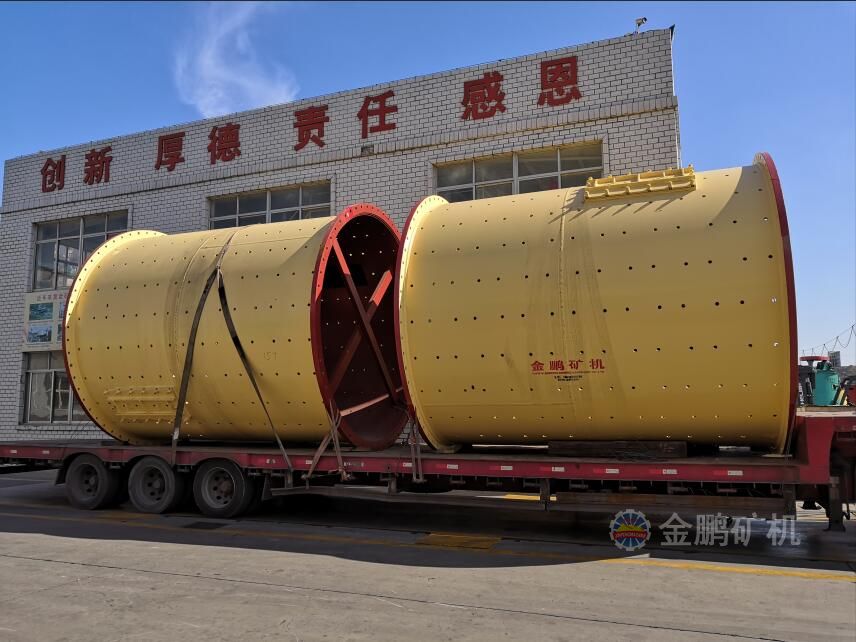

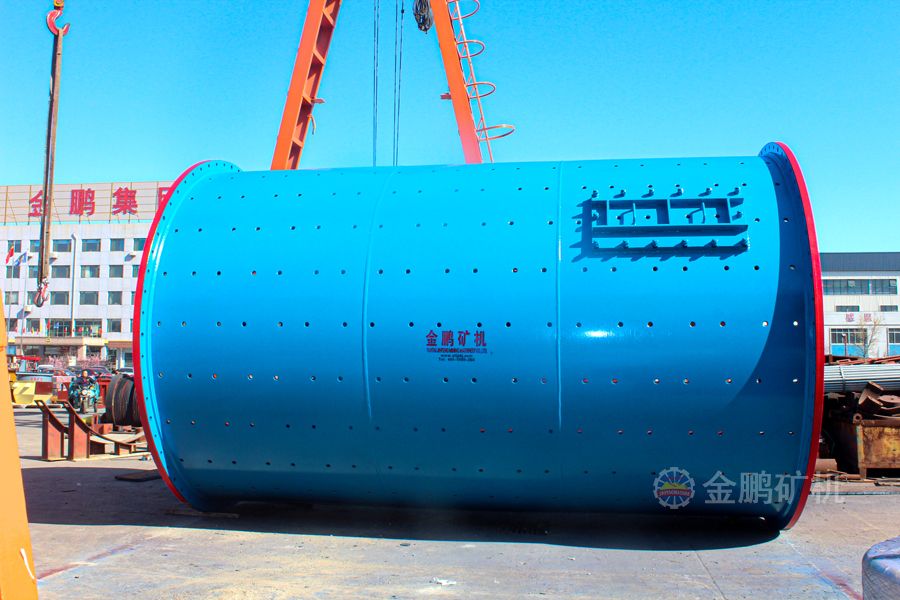

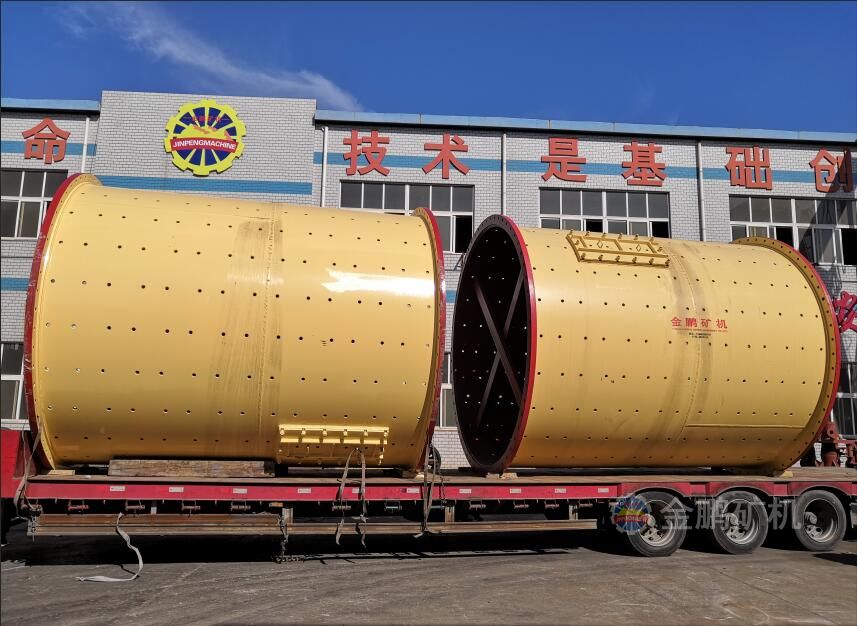

设备拆分

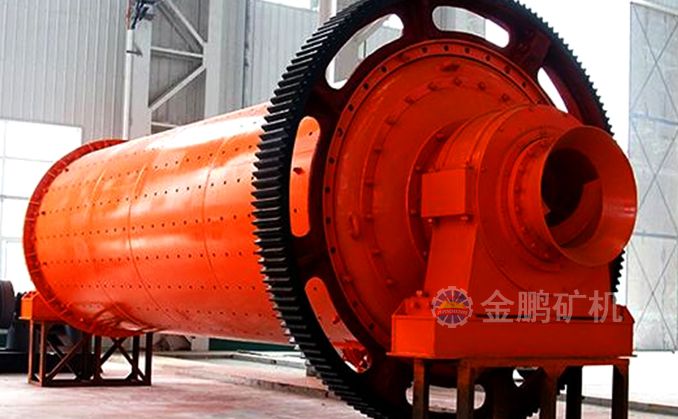

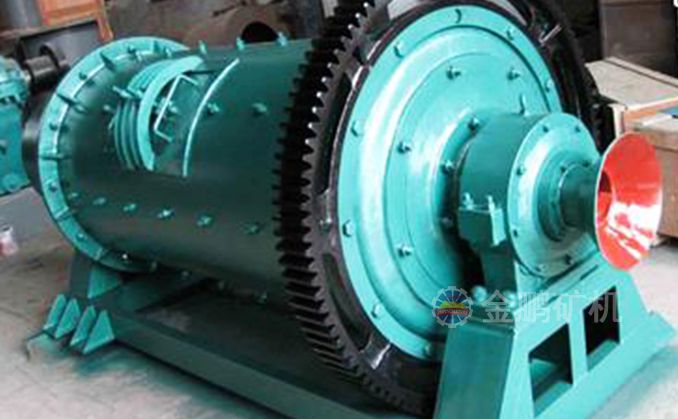

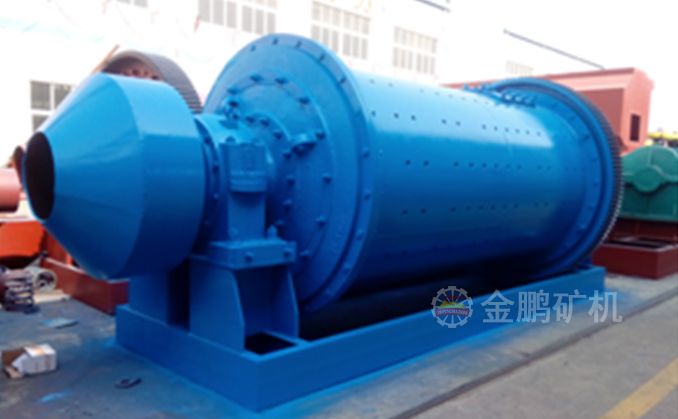

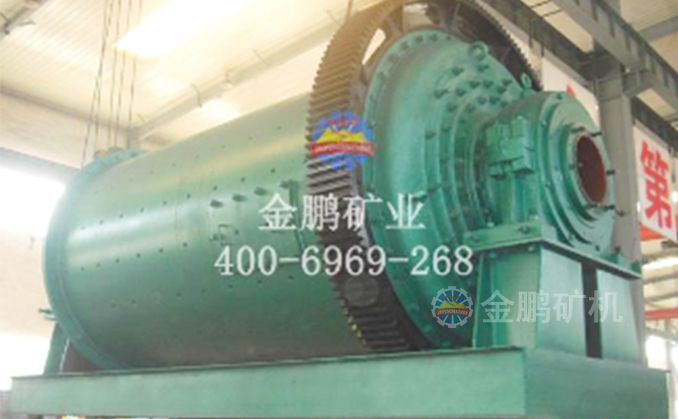

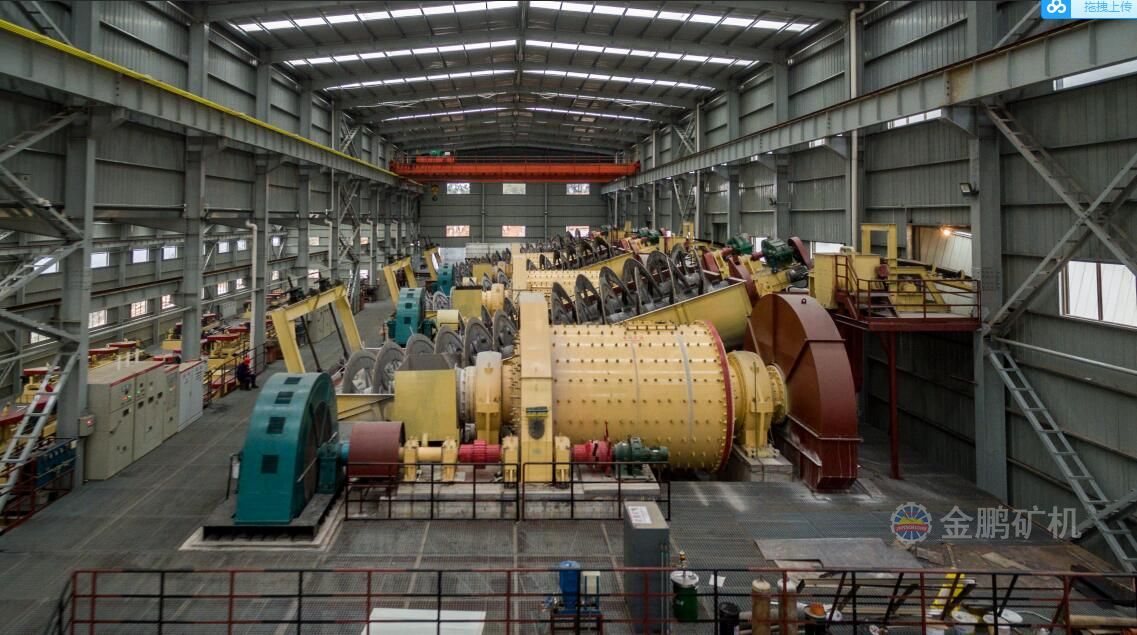

直筒节能格子型球磨机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。
直筒节能格子型球磨机主要部件是一个直径较小而长度较大的筒体，通过传动装置使其缓慢转动，物料从筒体给料端给入，在筒体内由于钢球及矿石本身的抛落冲击和自磨，物料得以粉碎。由于不断給入物料，其压力促使筒内物料由给料端向排料端移动。达到成品粒度的物料从筒体出料端排出。湿磨时，物料被水流带出;干磨时，物料被气流带出。直筒节能格子型球磨机在出料端有排料格子，磨机依靠格子板强制排矿，筒体内矿浆面低，减轻矿石过磨，并防止钢球排出。在相同生产条件下，生产能力较溢流型磨机高。筒体两端采用滚动轴承取代滑动轴承，节能显著。
1.传动采用大型双列调心滚子轴承代替滑动轴承，摩擦力大大降低，启动容易、节能20-30%;
2.去掉了稀油润滑站，主轴承采用润滑脂润滑，减少了看磨工的劳动强度；
3.采用波型衬板，增加了球矿接触表面，加强研磨作用，且对矿石有提升能力，减小了能耗;
4.大排矿口，生产能力大;
5.直径2.1米以下(不包含2.1米)小型磨机，采用整体机架，便于土建施工和设备安装;
6.大型球磨机大小齿轮采用油雾润滑装置，保证大小齿轮润滑可靠。
| 湿式节能型格子球磨机技术参数 | |||||||||||
| 型号 | 筒体直径 | 电机 | 外形尺寸 | 有效容积(m3) | 最大装球量(t) | 重量 | |||||
| 直径 | 长度 | 转速 | 型号 | 功率 | 长 | 宽 | 高 | (kg) | |||
| (mm) | (mm) | （r/min） | (kW) | (mm) | (mm) | (mm） | |||||
| MQGg 1212 | 1200 | 1200 | 31.3 | Y225M-8 | 22 | 4500 | 2104 | 1733 | 1.1 | 2.4 | 8200 |
| MQGg 1224 | 1200 | 2400 | 31.3 | Y280M-8 | 45 | 5764 | 2104 | 1733 | 2.4 | 4.6 | 13200 |
| MQGg 1240 | 1200 | 4000 | 31.3 | JR117-8 | 80 | 7990 | 2210 | 1733 | 3.8 | 7.8 | 15932 |
| MQGg 1515 | 1500 | 1500 | 30.9 | YR280S-8 | 55 | 5740 | 2710 | 2170 | 2.2 | 5 | 15100 |
| MQGg 1530 | 1500 | 3000 | 30.9 | JR117-8 | 80 | 6800 | 2743 | 2170 | 5 | 8.6 | 19166 |
| MQGg 1535 | 1500 | 3500 | 30.9 | JR125-8 | 95 | 7665 | 3040 | 2170 | 5.9 | 10 | 19500 |
| MQGg 1545 | 1500 | 4500 | 30.9 | JR127-8 | 130 | 9085 | 3091 | 2170 | 6.6 | 11.3 | 22150 |
| MQGg 1830 | 1800 | 3000 | 25.2 | JR127-8 | 130 | 8405 | 3560 | 2620 | 6.3 | 11.8 | 30228 |
| MQGg 1836 | 1800 | 3600 | 25.2 | JR136-8 | 180 | 8866 | 3683 | 2785 | 8.2 | 13.8 | 35467 |
| MQGg 1840 | 1800 | 4000 | 25.2 | JR136-8 | 180 | 9277 | 3650 | 2620 | 8.4 | 15.7 | 37200 |
| MQGg 2122 | 2100 | 2200 | 24.05 | JR128-8 | 155 | 7750 | 4450 | 3533 | 6.6 | 16 | 42500 |
| MQGg 2130 | 2100 | 3000 | 24.05 | JR137-8 | 210 | 8330 | 4450 | 3533 | 9 | 20 | 43100 |
| MQGg 2136 | 2100 | 3600 | 24.05 | JR137-8 | 210 | 8933 | 4320 | 3433 | 10.8 | 21 | 45833 |
| MQGg 2140 | 2100 | 4000 | 24.05 | JR138-8 | 245 | 9654 | 4320 | 3083 | 12.8 | 22 | 47262.4 |
| MQGg 2145 | 2100 | 4500 | 24.05 | JR138-8 | 245 | 9933 | 4253 | 3125 | 13.5 | 23.6 | 50348 |
| MQGg 2430 | 2400 | 3000 | 22.5 | JR138-8 | 280 | 8823 | 5113 | 894 | 12.1 | 22.5 | 58328 |
| MQGg 2436 | 2400 | 3600 | 22.5 | JR138-8 | 320 | 9455 | 5113 | 3894 | 14.5 | 26 | 61308 |
| MQGg 2442 | 2400 | 4200 | 22.5 | JR138-8 | 320 | 10223 | 5218 | 3894 | 16 | 30 | 67370 |
| MQGg 2727 | 2700 | 2700 | 21.6 | JR138-8 | 320 | 8643 | 5722 | 4674 | 15.3 | 30 | 83145 |
| MQGg 2736 | 2700 | 3600 | 21.6 | JR1510-8 | 400 | 10463 | 5942 | 4674 | 18.4 | 36 | 89120 |
| MQGg 2740 | 2700 | 4000 | 21.6 | JR1510-8 | 450 | 10609 | 5942 | 4674 | 19 | 42 | 98454 |
| MQGg 2745 | 2700 | 4500 | 21.6 | TDMK500-32 | 500 | 11471 | 5907 | 4674 | 23 | 45 | 109318 |
| MQGg 3236 | 3200 | 3600 | 18.5 | TDMK630-36 | 630 | 12442 | 7030 | 5150 | 25.6 | 51 | 144241 |
| MQGg 3245 | 3200 | 4500 | 18.5 | TDMK800-36 | 800 | 13975 | 7030 | 5150 | 32.8 | 65 | 156652 |
| MQGg 3639 | 3600 | 3900 | 17.3 | TDMK1000-40 | 1000 | 15000 | 7200 | 5463 | 36.2 | 75 | 168800 |
| MQGg 3645 | 3600 | 4500 | 17.3 | TDMK1250-40 | 1250 | 15024 | 7460 | 5463 | 41.5 | 90 | 178240 |
| MQGg 3660 | 3600 | 6000 | 17.3 | TDMK1600-40 | 1600 | 17000 | 7700 | 5463 | 55.7 | 120 | 20400 |
