YA系列圆振动筛

YA型圆振动筛采用了国际先进的环槽铆钉、偏心轴加偏心块式振动器、低应力减震弹簧和超重型大游隙轴承及稀油润滑等先进工艺和技术,具有筛框结构强度高、机械结构合理、大游隙轴承运转温度低、运行噪声小、使用寿命长等优点。

全国24小时客服热线:400-6969-268

产品目录

产品结构

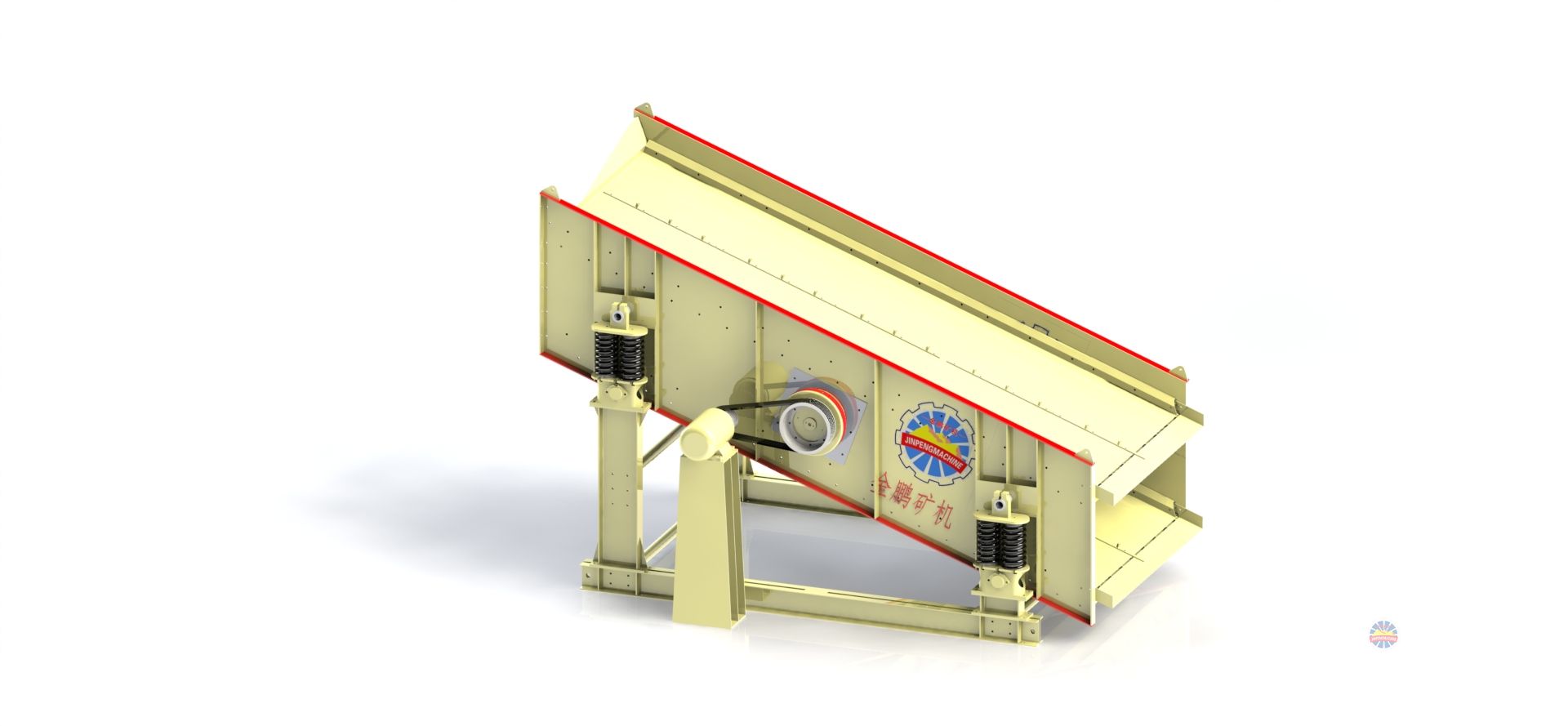

圆振动筛主要由筛箱、筛网、振动器、减振弹簧、支架、电动机等组成。

筛网是主要易损件。根据物料品种和用户要求,可采用高锰钢编织筛网和聚氨酯网,筛板分单层、双层和多层,并有轻型和重型之分;电动机可安装在左侧或右侧。




产品工作原理

振动器安装在筛箱侧板上,并由电动机通过三角带带动旋转,产生离心惯性力,迫使筛箱振动。

产品优势

1、结构简单,维修方便,经久耐用,故障率低;

2、振动器运用了共振原理,双质体临界共振状态工作,所需驱动功率小,在启动时无大的启动电流,噪声低;

3、振动器启动后,振幅瞬时即可达到工作稳定值。停车时,它的振幅瞬时即可消失,平且允许在额定电压、电流和振幅下直接启动和停车。

4、筛体的振幅可调,可以通过改变偏心块的重量获得不同的振幅。

5、由于筛箱振动强烈,减少了物料堵塞筛孔的现象,使筛子具有较高的筛分效率和生产率。

产品参数

YA系列圆振动筛技术性能

型号

筛面

最大给料粒度mm

处理能力r/h

电动机

重量kg

层数

面积㎡

倾角°

型号

功率

YA1224

1

2.9

20

100

60~200

Y132S-4

5.5

4256

2YA1224

2

5160

3YA1224

3

5320

YA1236

1

4.3

20

200

80~240

Y160M-4

11

4905

2YA1236

2

5311

YA1530

1

4.5

20

200

80~240

Y160M-4

11

4675

YA1536

1

5.4

20

200

100~350

Y160M-4

11

5137

2YA1536

2

5.4

20

400

100~350

Y160L-4

15

5624

YAH1536

1

5.4

20

400

160~650

Y160M-4

11

5625

2YAH1536

2

5.4

20

400

160~650

Y160L-4

15

6045

YA1542

1

6.5

20

200

110~385

Y160L-4

15

5515

2YA1542

2

6098

YA1548

1

7.2

20

200

120~420

Y160L-4

15

5918

2YA1548

2

6321

YAH1548

1

7.2

20

400

200~780

Y160L-4

15

6842

2YAH1548

2

7404

YA1836

1

6.5

20

200

140~220

Y160M-4

11

5205

2YA1836

2

Y160L-4

15

5946

YAH1836

1

6.5

20

400

220~900

Y160M-4

11

5900

2YAH1836

2

Y160L-4

15

6353

YA1842

1

7.6

20

200

140~490

Y160L-4

15

5829

2YA1842

2

6437

YAH1842

1

7.6

20

400

450~800

Y160L-4

15

6352

2HAY1842

2

7037

YA1848

1

8.6

20

200

150~525

Y160L-4

15

6289

2YA1848

2

6624

YAH1848

1

8.6

20

400

250~1000

Y160L-4

15

7122

2YAH1848

2

7740

YA2148

1

10

20

210

180~630

Y180M-4

18.5

9033

2YA2148

2

Y180L-4

22

10532

YAH2148

1

10

20

400

270~1200

Y180M-4

18.5

10430

2YAH2148

2

Y180L-4

22

11190

YA2160

1

12.6

20

200

230~800

Y180M-4

18.5

9926

2YA2160

2

Y180L-4

22

11249

YAH2160

1

12.6

20

400

350~1500

Y200L-4

30

12490

2YAH2160

2

13858

YA2448

1

11.5

20

200

200~700

Y180M-4

18.5

9834

YAH2448

1

11.5

20

400

310~1300

Y200L-4

30

11830

2YAH2448

2

13012

YA2460

1

14.4

20

200

260~780

Y200L-4

30

12240

2YA2460

2

13583

YAH2460

1

14.4

20

400

400~1700

Y200L-4

30

13096

2YAH2460

2

14455
