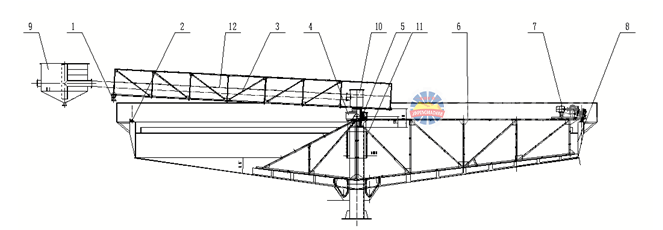

该设备主要由以下部件组成：
1槽架支架 2钢壳齿条轨道 3槽架 4支架 5集电装置 6动梁 7传动机构 8钢壳 9缓冲箱 10 脱气槽 11给料竖筒 12絮凝剂添加装置
本产品已经获得国家实用新型专利证书。
专利号ZL 2015 2 0692813.1
专利权人：烟台金鹏矿业机械有限公司
并且已经在苏丹瑞达矿业等金矿投产运行，运行效果良好。实践证明本产品通过结构优化设计达到了节能增产高效节省维修费用等诸多优点，符合新常态下国家政策要求，必将为业主提供最大的效益，提高企业自身竞争力。

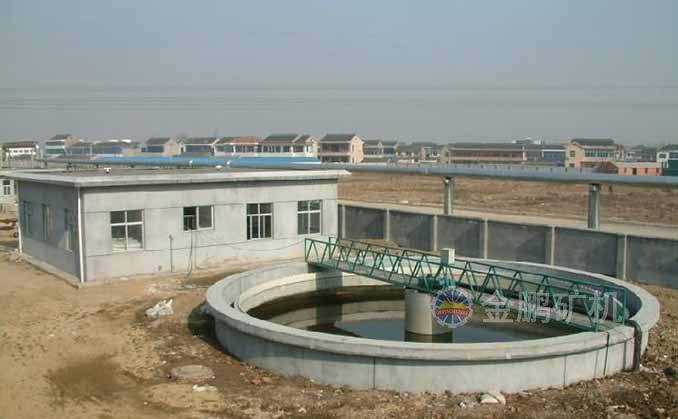

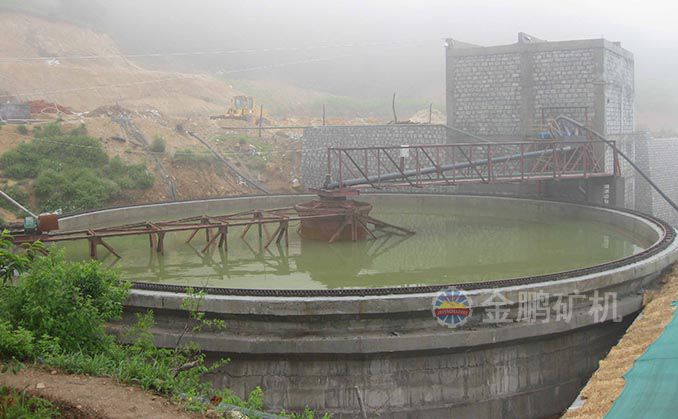

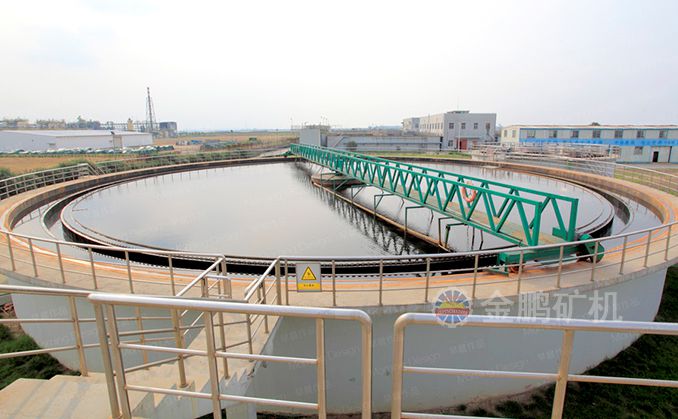

浓缩池是由钢筋混凝土或者纯钢壳体制成，其中心有一个钢筋混凝土的支柱或钢支柱，动梁的一端和集电装置置于浓缩池的中心支柱上。传动机构装置在动梁的另一端，传动机构由电机、联轴器、减速机、齿轮、齿条等组成。电源接入中心支柱上的集电装置，再由敷设在耙架上的电缆将电流引入电动机，通过传动机构的运动，带动动梁旋转，装在动梁上的刮板刮集沉淀物，由基础下部导管输出浓缩物。
①增设脱气槽，以消除固体颗粒附着在气泡上，
②中心支架上增加缓冲箱，防止给矿过快，造成溢料，
③中心支架老结构为自制砂架轴承，更换为回转支撑，结构紧凑，密封性好，钢球与圆弧滚道四点接触，能同时承受轴向力、径向力和倾翻力矩，更易维护，加油方便，实用寿命延长。
④给矿竖筒下移，使给入的矿浆均匀、平稳的下落，有效防止给矿余压造成的翻花现象。
⑤在给矿管处增加絮凝剂添加装置，处理能力提高3-6倍。
周边齿条传动式浓密机技术参数表 | |||||||
型号 | 浓密池 | 沉淀面积m2 | 电动机 | 处理能力t/d | 重量kg | ||
直径 m | 深度 m | 型号 | 功率kw | ||||
NT-15 | 15 | 3.5 | 177 | Y132M2-6 | 5.5 | 390 | 11000 |
NT-18 | 18 | 3.5 | 255 | Y132M2-6 | 5.5 | 560 | 12120 |
NT-24 | 24 | 3.7 | 452 | Y160M-6 | 7.5 | 1000 | 28270 |
NT-30 | 30 | 3.6 | 707 | Y160M-6 | 7.5 | 1570 | 30888 |
NT-45 | 45 | 5.06 | 1590 | Y160L-6 | 11 | 2400 | 58640 |
NT-50 | 50 | 4.524 | 1964 | Y160L-6 | 11 | 3000 | 65920 |
NT-53 | 53 | 5.07 | 2202 | Y160L-6 | 11 | 3400 | 69410 |
如果您正在寻找相关产品，或者有其他问题，可随时拨打金鹏矿业机械服务热线，或点击下方按钮与我们在线交流!
