高频振动细筛

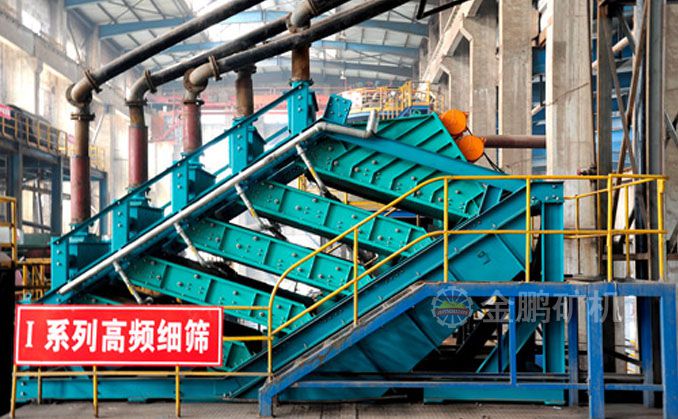

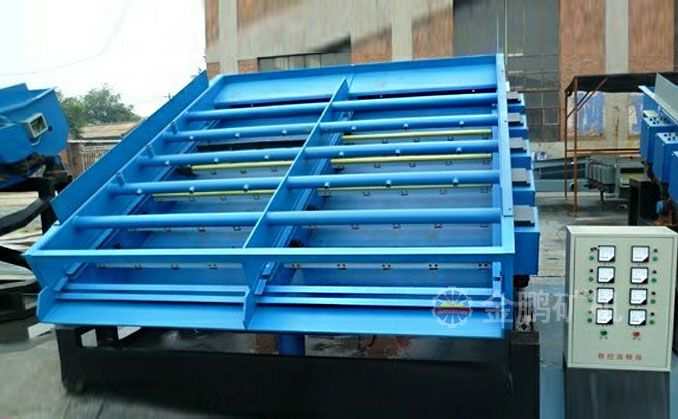

高频振动细筛简称“高频筛”,是一种高频率、低振幅对物料脱水分级的设备,振动强度大、频率高、重量轻、运转平稳可靠、处理量大,适合于细粒煤的分级脱水和煤泥回收。

全国24小时客服热线:13606388717

产品目录

产品结构

高频振动细筛主要有两种:不锈钢编织筛网的和尼龙筛箅的。筛面共分三段,可同时给矿进行工作。为使各段筛子的矿浆量、质量分数和粒度基本相近,安装了矿浆分配器,由分配器经管道流下的矿浆经匀分板和多孔橡胶板均匀给到筛面上。

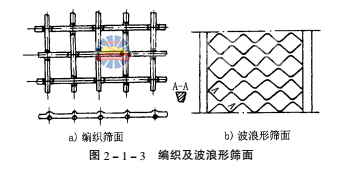

筛面为不锈钢丝编织网,装配时由三层不同孔径的筛网重叠。最上层筛孔最小,是主筛网,由筛分粒度决定;第二层筛孔比上层大一个筛序,称为防堵筛网;第三层筛孔较大起支撑作用。三层筛网绷制成一体,然后横向张紧固定在筛框上。



产品工作原理

采用两电机通过胶带联轴器分别驱动两个振动器作同步反向运转,两偏心块产生的离心力沿振动方向,离心力的分力总是互相抵消,从而形成单一的沿振动方向的激振力,筛箱与水平面成50度方向的往复直线振动。在激振力作用下,物料在筛面上作连续斜上抛运动,高振动强度下物料抛起后与筛面的碰撞破坏了颗粒外水膜的表面张力,达到固液分离目的。

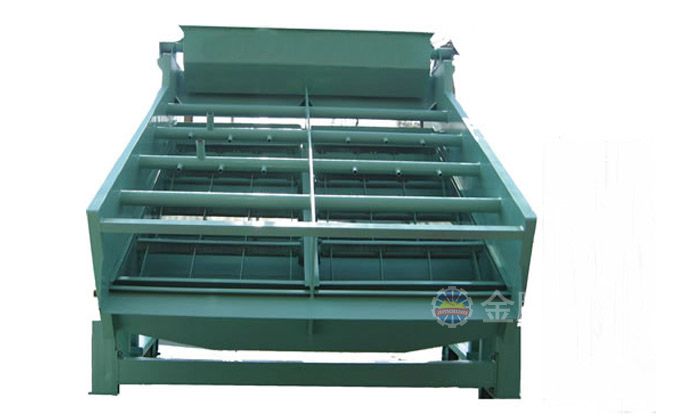

它一般具有三段筛面,由矿浆分配器分成三路同时分段给矿,筛网固定于筛框上由弹簧支撑与支架呈悬浮状态,振动器安装在筛框中上部,直接传动筛框振动。

产品优势

1:结构紧凑,整机刚度大。

2:相对体积小,单位面积处理能力大,便于系统工艺布置。

3:相对耗能少,脱水率高。

4:安装与调方便,更换方便。

5:筛面结构与类型模型块化设计,更换方便。


产品参数

高频振动细筛技术性能

型号

给矿路数

筛面尺寸(mm)

有效筛分面积(m2)

分离粒度(mm)

处理能力(t/h)

电机

重量(kg)

型号

功率(kw)

GPS-900

3

900×700

1.66

0.045-2.0

2--16

Y90S-2

1.5

1100

GPS-1400-3

3

1400×700

2.58

0.045-2.0

8--25

Y100L-2

3

1500
