波状挡边带式输送机

产品广泛应用于煤炭、冶金、建材、粮食、化工、电力等部门,在井下采矿工程、露天采矿、大型自卸船等方面都有所应用,用于输送易散落的粉状、粒状、小块状、糊状及液态状物料。

全国24小时客服热线:13606388717

产品目录

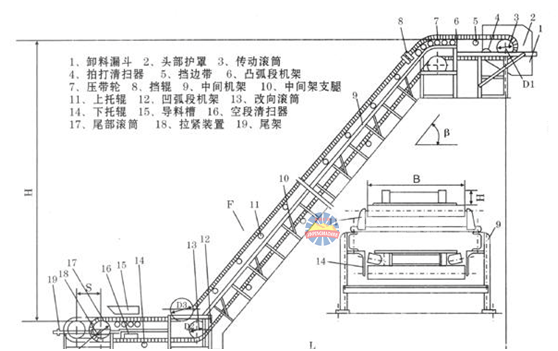

产品结构


产品工作原理

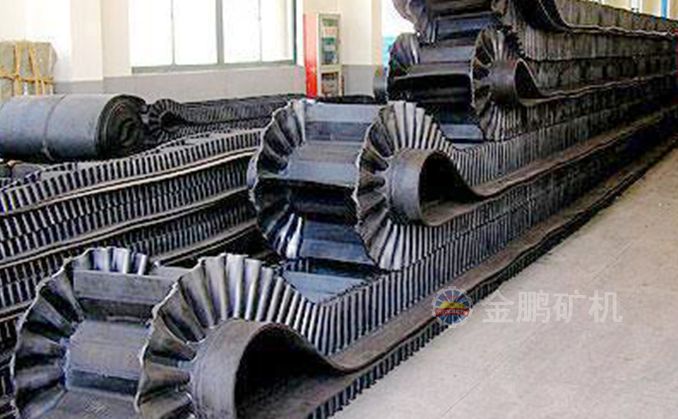

波状挡边输送带中以大倾角波状挡边输送带最有名,大倾角波状挡边输送带又叫裙边隔板输送带,是由基带、挡边、横隔板3部分组成。挡边起防止物料测滑撒落的作用。为便于绕过滚筒,档边设计成波纹状;横隔板的作用是承托物料,为了实现大倾角输送,采用T型TC型。档边和横隔板是用二次硫化的方法与基带连接的,具有很高的连接强度。

产品优势

1.提升高度大;

2.大倾角输送,节省占地面积,降低设备投资和工程造价;

3.垂直布置时,全封闭设置,密封性能好、灰尘少,环保效果好;

4.运行可靠,没有埋刮板输送机经常出现的卡链、飘链、断链现象和斗式提升机经常发生的打滑、掉斗现象; 运行平稳、噪声小;

5.结构简单,各主要部件均可与通用带式输送机通用,给使用、维修带来方便。


产品参数

带速为1m/s时各种参数下的输送能力

带宽(mm)500650800
挡边高8012016080120160120160200
(mm)
隔板间距 (mm)126252126252378252378126252126252378252378126252378252378252378504
倾角30°3921523465455932785210573996513694148113
40°31164026523447246040855676501107211487
50°25136032422737199048684511360885813991
60°2011502634233116753955369549724711374
70°17412128182562324530774058389261
90°10251715382847365737
带宽(mm)10001200
挡边高(mm)160200240160200240300
隔板间距(mm)252378252378504252378504252378252378504252378504336504
倾角30°186129207159283229223154250191342278410350
40°15099160122231176180118193147280213352276
50°1207919512818514114495235154224170290221
60°986415910522915111777191126278183237180
70°8052130851871239663156103226149193147
90°498052115765996631399111890
带宽(mm)14001600
挡边高(mm)200240300400200240300400
隔板间距(mm)252378504252378504336504420504252378504252378504336504420504
倾角30°
299229422342512437780707355272501406614525940852
40°281231175345262440345709614274208410311527413855740
229
50°187185342276210363276634515334220406328249436331764621
60°115151279225296225549420272179331267355270662507
70°
123
184241183451343222146
218289220543413
90°
7517111314811227721013690203134178135333253

不同带宽、挡边高、倾角的许用最大粒度amax和最大带速vmax

带宽(mm)5006508001000
挡边高(mm)8012016080120160120160200160200240
倾角30°2221.62222.52.52.52.52.5
100120120100140160140180200180250280
40°2221.622222222.5
100120120100140160140180200180250280
50°1.61.61.61.61.61.61.61.61.61.61.62
8012014080120140120140180140180220
60°1.61.61.61.61.61.61.61.61.61.61.61.6
8012014080120140120140180140180220
70°1.31.31.31.31.31.31.61.61.61.61.61.6
50601005060100120100140100140180
90°1111.31.31.31.31.31.31.31.31.3
506080506080608010080100140
带宽(mm)120014001600
挡边高(mm)160200240300200240300400200240300400
倾角R30°2.53.23.23.23.23.23.23.23.23.23.23.2
160250280310250280350350250280350350
40°2.52.53.23.22.53.23.23.22.53.23.23.2
200250280310250280350350250280350350
50°1.622.52.522.52.52.522.52.52.5
140180220280180220280320180220280320
60°1.61.61.621.61.6221.61.622
140180220280180220280320180220280320
70°1.61.61.621.61.6221.61.622
100140180200140180200250140180200250
90°1.31.31.31.31.31.31.31.31.31.31.31.3
80100140160100140160200100140160200

注:表格上线为vmax(m/s),下线为amax(mm)。
